Szczegóły Produktu:
|
| słowo kluczowe:: | Maszyna do testowania wibracji | Siła znamionowa (szczytowa) pod sinusoidą: | 32KN |
|---|---|---|---|
| Przemieszczenie uderzenia: | 59 mm str | Średnica ruchomej cewki: | 445 mm |
| Częstotliwość izolacji drgań osiowych: | 2,5Hz | Maksymalna moc wyjściowa: | 32 kVA |
| Rozmiar pionowego testera drgań: | 4505 × 2500 × 840 mm (dł. * szer. * wys., bez opakowania) | Szybkość dmuchania: | 22 m3/min |
| Podkreślić: | Stanowisko do testowania wibracji,maszyna do testowania wibracji |
||

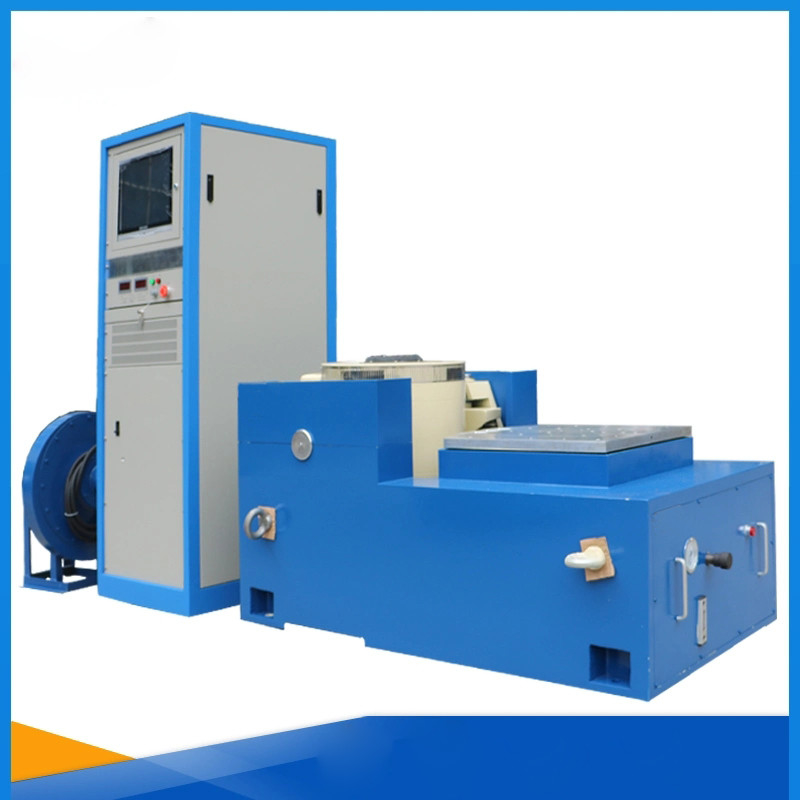

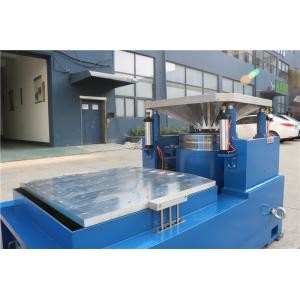

Tester drgań losowych sinusoidalnych baterii Tester symulacji sejsmicznej CE
Sinusoidalna maszyna do testowania drgań losowych 3-osiowa częstotliwość z funkcjami:
1. Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import kompozytowej orientacji sztywności korpusu, ekscentryczna nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczne koło o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie wydajności stołu wibracyjnego, poprawa wydajności przy niskiej częstotliwości.
Aplikacja produktu dla sinusoidalnej maszyny do testowania drgań losowych o częstotliwości 3 osi
Chińska komora klimatyczna z wibracjami pionowymi do gumowych części z tworzyw sztucznych jest idealna do testowania wibracji artykułów gospodarstwa domowego, produktów elektronicznych, części samochodowych i tak dalej.
tester drgań o wysokiej częstotliwości może spełniać standardy testowania, takie jak MIL, ASTM, IEC, ISO, BS, JIS.
Ma ruchomą cewkę o dużej średnicy, wyposażoną w prowadnice kierunkowe o wysokiej wytrzymałości, dzięki czemu może wykorzystywać wszelkiego rodzaju dodatkowe stoły do wykonywania różnego rodzaju testów części i produktów oraz może uzyskać dobrą przenoszenie drgań.Testery mogą z łatwością spełnić potrzeby testowania małych części, w tym testy symulujące transport, testy integracji wibracji i testy symulujące trzęsienie ziemi.
| Przedmiot | Specyfikacja |
| Układ generatora drgań elektrodynamicznych | |
| Siła znamionowa (szczytowa) pod sinusoidą | 32KN |
| Siła uderzenia | 64KN |
| Zakres częstotliwości | 200Hz |
| Ciągłe przemieszczanie | 59 mm str |
| Przemieszczenie uderzenia | 59 mm str |
| Maksymalna prędkość znamionowa (szczyt sinusoidalny) | 2 m/s |
| Maksymalne przyspieszenie (grzech) | 0,53 m/s² |
| Średnica ruchomej cewki | 445 mm |
| Dopuszczalny nieobciążony moment obciążenia | 300 N•m |
| Równoważna masa ruchomych części | 301 gr |
| Częstotliwość izolacji drgań osiowych | 2,5 Hz |
| Maksymalne obciążenie próbki | 500 kg |
| Upływ strumienia magnetycznego | <10 gausów |
| Rozmiar pionowego testera drgań | 4505 × 2500 × 840 mm (dł. * szer. * wys., bez opakowania) |
| Waga testera drgań pionowych | Około 5800 kg (bez opakowania) |
| Wzmacniacz mocy | |
| Maksymalna moc wyjściowa | 32 kVA |
| S/N (stosunek sygnału do szumu) s-/N | ≥65dB |
| Znamionowe napięcie wyjściowe | 100 V |
| Sprawność konwersji | ≥90% |
| Ochrona systemu | Przepięcie wyjściowe, przepełnienie wyjściowe, przegrzanie wzmacniacza, przemieszczenie stołu wibracyjnego, przesunięcie poziome przemieszczenie, awaria układu chłodzenia, zbyt niskie napięcie wyjściowe, awaria zespołu wzmacniacza, awaria zasilania wzbudzenia, trójfazowe awaria zasilania itp. |
| Rozmiar wzmacniacza mocy | 1720*1200*850mm (dł.*szer.*wys., bez opakowania) |
| Pionowy stół rozsiewający | |
| Rozmiar tabeli | 1100 * 1100 mm |
| Materiał | Stop aluminium |
| Górna częstotliwość robocza | 500 Hz (Sinus) |
| Wentylator | |
| Moc wentylatora | 15 kW |
| Szybkość dmuchania | 22 m3/min |
| Kontroler wibracji | |
| Sprzęt hosta | 2 analogowe napięcie/IEPE/ładowanie elektryczne/TEDS (może być opcjonalne) kanał wejściowy, wbudowane 24-bitowe źródło prądu stałego ADC i IEPE i wzmacniacz ładowania na kanał, 32-bitowy zmiennoprzecinkowy procesor DSP, 1 analogowy kanał wyjściowy napięciowy, rozdzielczość 24 DAC;chropowaty konstrukcja podwozia z przyciskiem zatrzymania awaryjnego i zaciskiem uziemiającym; |
| Oprogramowanie sterujące | * Kontrola losowa: przepustowość testowa 1-5000 Hz, obsługa strategii sterowania wielokanałowego, kontrola losowego limitu kanałów (wycinanie) itp. |
| * Kontrola sinusoidalna: przepustowość testowa 1-5000 hz, w tym stała częstotliwość, stopniowanie, przemiatanie sinusoidalne, obsługa sterowania wielokanałowego strategia, kontrola limitu kanału sinusoidalnego (notching), pomiar zniekształceń harmonicznych. |
|
| * Typowy wpływ: obsługa wymagań elektromagnetycznych zgodnie z normami międzynarodowymi. | |
| * Wyszukiwanie rezonansu i przebywanie | |
| Czujnik przyspieszenia | |
| Sprzęt hosta | Czułość 30pc/g, pasmo przenoszenia 0.5-7000hz, przebieg 500g, waga 10g, boczne wyjście, 6-metrowy dedykowany niski poziom hałasu kabel; zakres temperatur -40°~160° |
| Komputer | |
| Model | LENOVO M4500 |
| Skonfiguruj | I3-4170-3,7 GHz/DDR3-4 GB/500 GB/17 cali |
