Szczegóły Produktu:
|
| Czujnik i wzmacniacz: | czujnik ciśnienia oleju, podłączany do komputera PC programowalny | Płaska grubość mocowania próbki: | 0-15mm |
|---|---|---|---|
| Zakres pomiarowy siły testowej: | od 12 kN do 600 kN | Wymiary: | 900×600×2250 mm |
| Skok tłoka: | 250 mm | Dokładność pomiaru deformacji: | ±0,5% |
| Pakiet transportowy: | CTN | Średnica podparcia: | Ř 50 mm |
| High Light: | Uniwersalny tester wytrzymałości na rozciąganie,uniwersalna maszyna testująca |
||

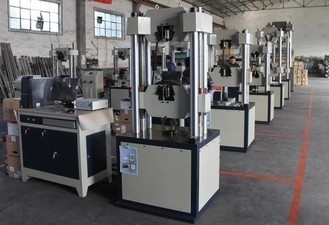

600 kn Sterowana komputerowo hydrauliczna uniwersalna maszyna testująca
Hydrauliczna uniwersalna maszyna testująca Cel:
Tester zginania na rozciąganie i ściskanie to zastosowanie zbiornika paliwa zamontowanego pod hostem i używanego głównie do prób rozciągania, ściskania, zginania i ścinania materiałów metalowych lub niemetalicznych, odpowiednich dla metalurgii, budownictwa, przemysłu lekkiego, lotnictwa, lotnictwa, materiałów, uniwersytetów , instytuty badawcze i inne dziedziny. Operacje testowe i przetwarzanie danych spełniają wymagania GB228-2002 „Metoda badania rozciągania materiałów metalowych w temperaturze pokojowej”.
Maszyna do testowania Opis:
(1) Gospodarz:
Host to wykorzystanie zbiornika paliwa zamontowanego pod hostem, przestrzeni rozciągania znajdującej się pomiędzy górną belką poprzeczną a dolną belką poprzeczną oraz przestrzeni do badania ściskania, zginania i ścinania znajdującej się pomiędzy dolną belką poprzeczną a podstawą hosta.Struktura hosta jest pokazana poniżej
(2) System transmisji:
Podnoszenie i opadanie dolnej belki poprzecznej to użycie silnika, reduktora cykloidalnego, przekładni łańcuchowych i napędu nakrętki śruby pociągowej, aby dostosować przestrzeń rozciągania i ściskania.
(3) Układ hydrauliczny (źródło oleju do pianina stacjonarnego)
A. Zasady hydrauliczne
Jak pokazano poniżej, adaptacyjny olej ładunkowy trafia do układu regulującego przepustnicę. Olej hydrauliczny w zbiorniku przez silnik w celu napędzania wysokociśnieniowej pompy zębatej do kanału olejowego, przepływ przez zawór zwrotny, filtr wysokiego ciśnienia 10 μ, zawór ciśnieniowy, serwozawór, do cylinder.Komputer wysyła sygnał sterujący do serwozaworu, sterowanie i kierunek otwierania serwozaworu, aby kontrolować przepływ do cylindra, aby uzyskać stałą siłę testową, stałą kontrolę przemieszczenia.
B. funkcja:
(a) Wysokociśnieniowa pompa zębata, niski poziom hałasu i płynne ciśnienie.
(b) Zintegrowana konstrukcja systemów dynamicznych i konsoli operacyjnej, łatwa w obsłudze i oszczędzająca miejsce na eksperymenty.
(c) Powierzchnia po obróbce natryskowej, wygląd jest piękny.
Uniwersalne parametry maszyny testującej:
| Numer modelu | GSKA-600 |
| Zakres pomiarowy siły testowej | od 12 kN do 600 kN |
| Siła testowa Wyświetlana wartość Dokładność | ± 1% |
| Rozdzielczość pomiaru przemieszczenia | 0,01 mm |
| Dokładność pomiaru deformacji | ±0,5% |
| Stała siła, stałe odkształcenie, stały zakres kontroli przemieszczenia | 0,4% ~ 100% pełnej skali |
| Maksymalna prędkość tłoków | 100 mm / min |
| Maksymalna przestrzeń do próby rozciągania | 650mm (wliczając skok tłoka) |
| Maksymalna przestrzeń kompresji | 480mm (wliczając skok tłoka). |
| Płaska grubość mocowania próbki | 0-15mm |
| Okrągła średnica mocowania próbki | Ř 13- Ř 26mm lub Ř 26- Ř 40mm |
| Wymiary płyty dociskowej | Ø 120 mm |
| Rozstaw testu zginania | 350 mm |
| Szerokość rolki gałęzi | 140 mm |
| Średnica podparcia | Ř 50 mm |
| Skok tłoka | 250 mm |
| Metoda mocowania | Mocowanie hydrauliczne |
| Czujnik i wzmacniacz | czujnik ciśnienia oleju, podłączany do komputera PC programowalny |
| Wymiary |
Host: 900×600×2250 mm |
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
