Szczegóły Produktu:
|
| Main Unit Dimension (mm): | 960×620×2100 | Metoda indukcyjna: | Precyzyjne ogniwo obciążnikowe (czujnik) |
|---|---|---|---|
| Waga: | 100-500 kg | Źródło prądu: | AC220V |
| Dokładność wydłużenia: | 0,001 mm | Metoda operacji: | Sterowanie komputerowe |
| Miejsce pochodzenia: | Dongguan Chiny | Nazwa handlowa: | GSKA |
| High Light: | Maszyna do badania wytrzymałości na rozciąganie,uniwersalna maszyna do badania |
||

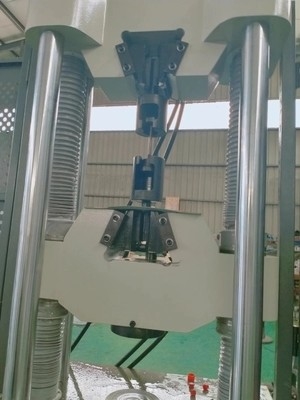

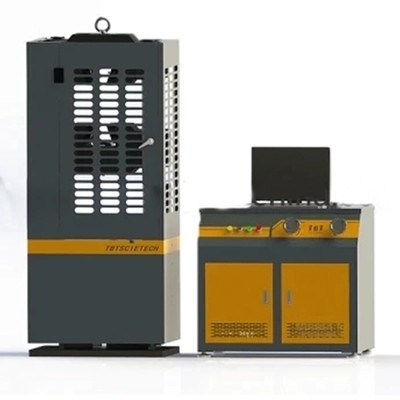

Uniwersalna maszyna do testowania wytrzymałości na rozciąganie prętów stalowych z wyświetlaczem PC z ASTM
Opis produktu:
Maszyna wytrzymałościowa jest przeznaczona głównie do próby rozciągania, próby ściskania i próby zginania metalu, a także do próby ściskania niemetalowej, takiej jak beton i kamień.Jeśli właściwe
dostarczane są przyrządy, może być używany do różnych testów w laboratoriach młynów, fabryk, szkół wyższych i jednostek badawczych.
Jest wyposażony w ładowanie hydrauliczne, elektroniczny pomiar siły, obciążenie, proces testowy z krzywą można wyświetlić na ekranie komputera, a dane można zapisać i wydrukować.Jest to zabezpieczenie przed przeciążeniem.Butla olejowa jest zamontowana na spodzie ramy głównej, która jest odpowiednia do testu ściskania, a cały aneks zostanie dostarczony do testów technologicznych metalu.
Zasada pomiaru:
1, pomiar wartości siły maszyny do badania wytrzymałości na rozciąganie odbywa się za pomocą czujnika siły, wzmacniacza i systemu usuwania danych, aby zakończyć pomiar.Z mechaniki danych wiadomo, że przy założeniu małej deformacji odkształcenie ε w pewnym punkcie elementu sprężystego jest proporcjonalne do siły działającej na element sprężysty, a także proporcjonalne do składowej sprężystej.Biorąc za przykład czujnik maszyny wytrzymałościowej typu S, gdy na czujnik działa napięcie P, tensometr jest naklejany na powierzchnię elementu sprężystego, a ponieważ odkształcenie elementu sprężystego jest wprost proporcjonalne do wielkości siły zewnętrznej P, tensometr jest podłączony do obwodu pomiarowego w celu pomiaru napięcia wyjściowego, a następnie wielkości siły.
2, pomiar odkształcenia przez instalację do pomiaru odkształcenia do pomiaru, służy do pomiaru odkształcenia próbki w trakcie eksperymentu.Instalacja ma dwa tuleje zaciskowe, które są połączone z koderem fotoelektrycznym zamontowanym na górze instalacji pomiarowej poprzez serię biografii.Gdy odstęp między dwoma tulejami przełącza się, wał enkodera fotoelektrycznego jest obracany, a enkoder fotoelektryczny będzie miał wyjście sygnału impulsowego.Następnie sygnał jest przetwarzany przez procesor i można uzyskać odkształcenie próbki.
3. Pomiar przemieszczenia wiązki jest w przybliżeniu taki sam jak pomiar odkształcenia, który polega na uzyskaniu przemieszczenia wiązki poprzez pomiar liczby impulsów wyjściowych enkodera fotoelektrycznego
Główny parametr techniczny:
| Model | GSKA-100A | GSKA-300A | GSKA-600A | GSKA-1000A |
| Maks.pojemność (KN) | 100 | 300 | 600 | 1000 |
| Zakres | 4%-100%FS (pełny zakres, bez sprzętu) | |||
| Dokładność odczytu | Stopień 1 | |||
| Błąd | ±1% | |||
| Rozdzielczość (FS) | 1/200000F.S. | |||
| Numer kolumny | 4 | 6 | ||
| Szerokość między dwiema kolumnami | 345 | 430 | 515 | 510 |
| Maksymalna przestrzeń rozciągająca (mm) | 500 | 600 | ||
| Maksymalna przestrzeń kompresji (mm) | 500 | 600 | ||
| Próba zginania Odległość między dwoma punktami (mm) | 100-270 | 100-350 | 100-400 | |
| Okrągła średnica zacisku próbki (mm) | Ø6-Ø22 | Ř10-Ř32 | Ø13-Ø40 | Ř20-Ř40 |
| Grubość płaskiego zacisku preparatu (mm) | 0-15 | 0-40 | ||
| Skok (mm) | 150 | 200 | ||
| Tłoki rosną z największą prędkością (mm/min) | 100 | 80 | ||
| Prędkość podnoszenia wiązki (mm/min) | 310 | 250 | 310 | |
| Błąd względny odczytu przemieszczenia | ±1% | |||
| Błąd względny odczytu deformacji | ±1% | |||
| Moc silnika (kW) | 2 | 2.5 | ||
| Wymiary jednostki głównej (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
| Wymiary szafki źródła oleju (mm) | 1000×600×910 | |||
| Masa netto jednostki głównej (kg) | 600 | 1200 | 1750 | 2200 |
| Masa netto szafki źródła oleju (kg) | 250 | |||
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
Wyprodukujemy maszyny zgodnie z potwierdzonymi wymaganiami PO.Oferowanie zdjęć pokazujących proces produkcji.
Po zakończeniu produkcji zaoferuj klientowi zdjęcia, aby ponownie potwierdzić z maszyną.Następnie wykonaj własną kalibrację fabryczną lub kalibrację strony trzeciej (zgodnie z wymaganiami klienta).Sprawdź i przetestuj wszystkie szczegóły, a następnie zorganizuj pakowanie.
Dostarcz produkty w potwierdzonym czasie wysyłki i poinformuj klienta.
