Szczegóły Produktu:
|
| Pozioma przestrzeń testowa: | ≤400 mm | Metoda indukcyjna: | Precyzyjne ogniwo obciążnikowe (czujnik) |
|---|---|---|---|
| Efektywny zakres siły testowej: | 0,02/100~100% | certyfikat: | CE/ISO |
| Pionowa przestrzeń testowa: | 1200 mm wraz z osprzętem | Dokładność wydłużenia: | 0,001 mm |
| Metoda operacji: | Sterowanie komputerowe | Place of Origin: | Dongguan China |
| High Light: | Sprzęt do badania wytrzymałości na rozciąganie,tester wytrzymałości na rozciąganie |
||

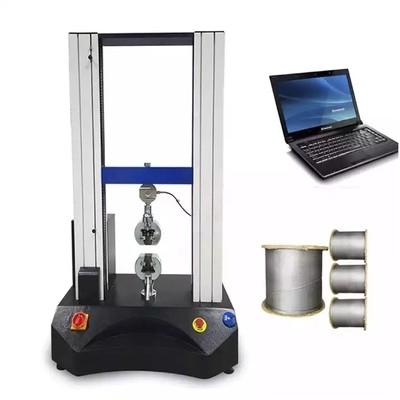

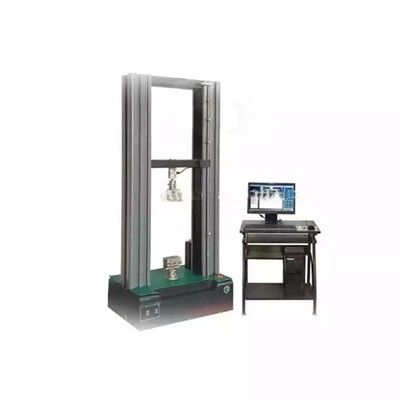

Maszyna do wytrzymałości na rozciąganie tworzyw sztucznych Panasonic Servo może rozciągać się i obierać
Charakterystyka branżowa i funkcjonalna:
1, skórzana maszyna do badania wytrzymałości na rozciąganie: skóra musi przetestować wytrzymałość na rozciąganie, wytrzymałość na rozdarcie itp., element testowy jest stosunkowo prosty.
2, maszyna do badania wytrzymałości na rozciąganie tekstyliów: przemysł tekstylny musi przetestować obieranie, przekłuwanie, rozdzieranie tkanin, próbę rozciągania pojedynczej przędzy, osprzęt i oprogramowanie są specjalne.
3, plastikowa maszyna do badania wytrzymałości na rozciąganie: wytrzymałość na rozciąganie tworzywa sztucznego jest większa niż guma, wydłużenie jest duże lub małe, a często do testowania trzypunktowego testu zginania.
4, gumowa maszyna do badania wytrzymałości na rozciąganie: wydłużenie gumy lub elastomeru jest stosunkowo duże, należy je przymocować za pomocą dużego urządzenia wydłużającego interpunkcję, jednocześnie konstrukcja uchwytu uwzględniająca właściwości gumy nie może się ślizgać.Można dodać z mocowaniem O-ring, mocowaniem przemysłu oponiarskiego itp.
5, maszyna do wytrzymałości na rozciąganie papieru: papier musi przetestować wytrzymałość na rozciąganie, wytrzymałość na ściskanie pierścienia, nacisk pionowy, nacisk płaski, nacisk boczny, wytrzymałość na odrywanie itp., więcej osprzętu.
6, metalowa maszyna do wytrzymałości na rozciąganie: wytrzymałość na rozciąganie materiału metalowego, małe wydłużenie, potrzeba skonfigurowania metalowego ekstensjometru interpunkcyjnego.
zgodnie z materiałami testowymi: oprawa z materiału metalowego i oprawa z materiału niemetalowego;zgodnie z temperaturą testu: mocowanie normalnej temperatury, mocowanie wysokotemperaturowe, mocowanie niskotemperaturowe, mocowanie wysokotemperaturowe i niskotemperaturowe; zgodnie z zastosowaniem: mocowanie rozciągające, mocowanie ściskające, mocowanie do gięcia, mocowanie do cięcia, mocowanie do usuwania, mocowanie do rozrywania, mocowanie uszczelniające, gięcie i uchwyt do gięcia;w zależności od stopnia automatyzacji: uchwyt ręczny, uchwyt pneumatyczny, uchwyt elektryczny, uchwyt hydrauliczny.
Zasada pomiaru:
1, pomiar wartości siły maszyny do badania wytrzymałości na rozciąganie odbywa się za pomocą czujnika siły, wzmacniacza i systemu usuwania danych, aby zakończyć pomiar.Z mechaniki danych wiadomo, że przy założeniu małej deformacji odkształcenie ε w pewnym punkcie elementu sprężystego jest proporcjonalne do siły działającej na element sprężysty, a także proporcjonalne do składowej sprężystej.Biorąc za przykład czujnik maszyny wytrzymałościowej typu S, gdy na czujnik działa napięcie P, tensometr jest naklejany na powierzchnię elementu sprężystego, a ponieważ odkształcenie elementu sprężystego jest wprost proporcjonalne do wielkości siły zewnętrznej P, tensometr jest podłączony do obwodu pomiarowego w celu pomiaru napięcia wyjściowego, a następnie wielkości siły.
2, pomiar odkształcenia przez instalację do pomiaru odkształcenia do pomiaru, służy do pomiaru odkształcenia próbki w trakcie eksperymentu.Instalacja ma dwa tuleje zaciskowe, które są połączone z koderem fotoelektrycznym zamontowanym na górze instalacji pomiarowej poprzez serię biografii.Gdy odstęp między dwoma tulejami przełącza się, wał enkodera fotoelektrycznego jest obracany, a enkoder fotoelektryczny będzie miał wyjście sygnału impulsowego.Następnie sygnał jest przetwarzany przez procesor i można uzyskać odkształcenie próbki.
3. Pomiar przemieszczenia wiązki jest w przybliżeniu taki sam jak pomiar odkształcenia, który polega na uzyskaniu przemieszczenia wiązki poprzez pomiar liczby impulsów wyjściowych enkodera fotoelektrycznego
Główny parametr techniczny:
| Maksymalna pojemność | 5 kg, 10 kg, 25 kg, 50 kg, 100 kg, 250 kg, 500 kg, 1000 kg, 2000 kg, 5000 kg (opcjonalne) można ustawić |
| Metoda indukcyjna: | Precyzyjne ogniwo obciążnikowe (czujnik) |
| Maks.Ładowność : | 5000 kg |
| Rozdzielczość/dokładność siły: | ± 0,5% |
| Klasa dokładności : | 0,5 |
| Rezolucja: | 1/1 000 000 |
| Szerokość testowa: | 400 mm (standardowe specyfikacje specjalne specyfikacje można dostosować) |
| Skok próbny: | Maks. 700 mm (w zestawie oprawa) |
| Rozdzielczość skoku: | 0,01 mm |
| Zakres prędkości: | 0,001-20 cali/min |
| Wymiar maszyny referencyjnej: | Wsparcie 800 × 530 × 1600 mm (dł. * szer. * wys.) Dostosowane |
| Moc : | 1 faza 220V 50/60Hz |
| Uszczelka | Standardowa obudowa ze sklejki eksportowej |
| System siłowy | serwonapędy + silnik serwo + precyzyjny napęd śrubowy |
| System sterowania | Przekładnia mechaniczna + TM2101 + sterowanie Pulse Command and Control System |
| System Pomiarów i Kontroli | TM2101 i układ sterowania;Kontroler główny wykorzystuje najbardziej zaawansowany 32-bitowy procesor ARM w XXI wieku, szybkość przetwarzania wspólnych standardów komputerowych klasy Pentium, w porównaniu z tradycyjnym systemem sterowania SCM za 8 juanów, ogólna wydajność znacznie ulepszona, szybsza praca, wyższa dokładność sterowania |
Uzyskaj dane |
Kluczowe komponenty są używane w najbardziej stabilnej i ultraprecyzyjnej ameryce 24 juanów AD, częstotliwość próbkowania do 2000 razy / s, może uchwycić moc natychmiastowej zmiany procesu, całego pliku, niezależnie od rozdzielczość do 1 000 000 indeksowania |
| Kontrola przemieszczenia: | Liczba enkoderów przemieszczenia z technologią czterech częstotliwości Tak, że przemieszczenie cztery razy rozdzielczość może wynosić do 0,0005 mm |
| Urządzenia bezpieczeństwa: | 1. przeciążenie, urządzenie zatrzymania awaryjnego
2. górne i dolne ograniczniki ruchu
3. test jest zakończony automatycznym wyłączaniem urządzenia
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903, GB/T16491CNS-11888, JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882, ASTM, D1938, ASTM D 412, ISO 8339 ASTM D3330, ASTM F88 , ASTM F904, ISO 37, JIS P8113, QB/T 2358, QB/T 1130, ISO 527, ISO 178 i inne standardy. |
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
Wyprodukujemy maszyny zgodnie z potwierdzonymi wymaganiami PO.Oferowanie zdjęć pokazujących proces produkcji.
Po zakończeniu produkcji zaoferuj klientowi zdjęcia, aby ponownie potwierdzić z maszyną.Następnie wykonaj własną kalibrację fabryczną lub kalibrację strony trzeciej (zgodnie z wymaganiami klienta).Sprawdź i przetestuj wszystkie szczegóły, a następnie zorganizuj pakowanie.
Dostarcz produkty w potwierdzonym czasie wysyłki i poinformuj klienta.
