Szczegóły Produktu:
|
| Effective Testing Space: | Width 750mm Or Customized | Szybkość stresu: | 1-45 MPa/s |
|---|---|---|---|
| Typ testu: | Test wytrzymałości na rozciąganie / Test zatrzymania obciążenia | Zasilacz: | AC220 V ± 10% 50 Hz |
| Nazwa handlowa: | GSKA | certyfikat: | CE |
| Zakres siły testowej: | 1%-100% | Parametry techniczne MODEL WAL-3000 Maksymalne obciążenie 3000 kN Konstrukcja Pojedynczy pręt Siłown: | Lepsze niż ± 0,5% wskazania |
| High Light: | Sprzęt do badania wytrzymałości na rozciąganie,tester wytrzymałości na rozciąganie |
||

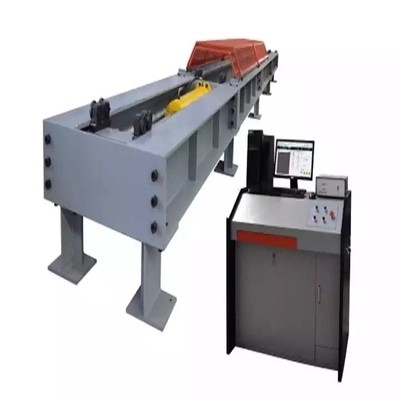

OEM Computer Control Uniwersalna maszyna testująca Kompresja 5000KN
Aplikacja:

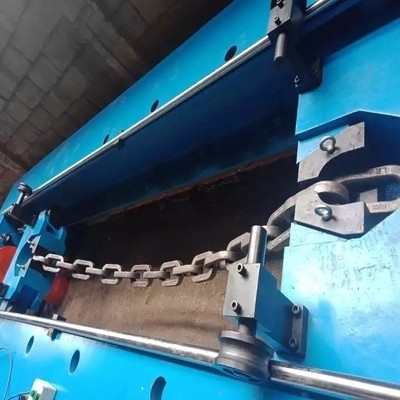

Sterowana mikrokomputerem elektrohydrauliczna pozioma maszyna testująca serwo jest rodzajem odpowiedniego do łańcucha, liny, liny stalowej, próby rozciągania akcesoriów elektrycznych, próby pękania, próby cyklicznej, próby rozciągania, pomiaru wydłużenia specjalnego sprzętu testowego o wysokiej precyzji.Sprzęt może realizować automatyczną pracę i automatycznie zakończyć test za pomocą oprogramowania komputerowego.Urządzenie przyjmuje czujnik obciążenia i sferyczne urządzenie centrujące, które składa się z cylindra oporowego, ramy i platformy podnoszącej.Sprzęt jest napędzany przez specjalne źródło hydrauliki siłowej, elektrohydrauliczną technologię sterowania serwomechanizmem, akwizycję i przetwarzanie danych komputerowych, które mogą realizować automatyczne sterowanie w pętli zamkniętej.Sprzęt składa się z hosta testowego, układu źródła oleju (źródła zasilania hydraulicznego), układu pomiarowo-kontrolnego,
Wprowadzenie do struktury głównej:

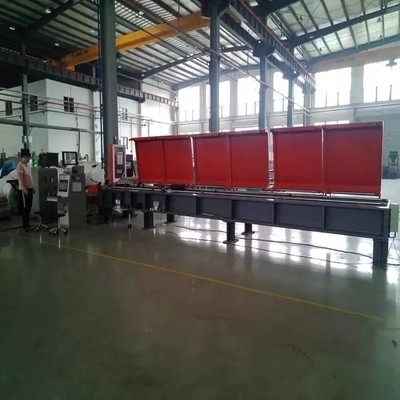

Główny silnik przyjmuje poziomą konstrukcję ramy, skok cylindra wynosi 2000 mm, maksymalna przestrzeń testowa wynosi 9000 mm.Dwie belki, belka stała i belka oporowa z uchwytem ciągnącym wykonane są z blachy stalowej.Kratownice są spawane grubymi blachami stalowymi i obrabiane na poziomych centrach obróbczych.Wszystkie narzędzia pomocnicze są wykończone przez obróbkę cieplną stali stopowej.Całkowita projektowa nośność konstrukcji ramy wynosi 5000 kN, co zapewnia dokładność, stabilność i niezawodność maszyny wytrzymałościowej.
Przestrzeń do testu naprężenia jest regulowana przez przesuwanie zdalnej belki tam iz powrotem.W przypadku zdalnego sterowania elektrycznego ruch wiązki można kontrolować za pomocą bliskiego mikroruchu, aby pozycjonowanie było dokładniejsze.Jednocześnie nie ma potrzeby ręcznego pchania, co jest szybkie i oszczędzające pracę.Końce śrub są wkładane pionowo do szyny prowadzącej i belki zdalnej przy pomocy ręcznej.Operacja śrubowa realizuje pozycjonowanie belki i kończy regulację przestrzeni maszyny wytrzymałościowej.Regulacja krokowa co 500 mm jest bardzo wygodna.
Główna maszyna przyjmuje precyzyjny czujnik obciążenia, który ma wysoką wszechstronną dokładność, wysoką czułość i dobrą powtarzalność.Po losowej kalibracji na test nie mają wpływu siły zewnętrzne, które mogą zapewnić dokładność procesu testowego i parametrów.Kalibracja jest prosta i wygodna.
Cały projekt maszyny pod kątem piękna, wygody, bezpieczeństwa i innych aspektów został w pełni przemyślany.Jak na przykład:
Regulacja przestrzeni testowej jest wygodna i szybka;Niezawodne mocowanie specjalnego osprzętu;Wszystkie części maszyny wytrzymałościowej są zabezpieczone przed rdzą.Powierzchnia pręta jest pokryta twardym chromem i polerowana antykorozyjnie, aby zapewnić jakość i piękno sprzętu oraz zadowolić klientów.
| MODEL | WAL-3000 |
| Maksymalne obciążenie | 3000 kN |
| Struktura | Konstrukcja ramy siłownika dwustronnego działania z pojedynczym prętem |
| Tryb sterowania napędem | Sterowanie elektrohydrauliczne sterowane komputerowo |
| Typ testu | Test wytrzymałości na rozciąganie / Test zatrzymania obciążenia |
| Ochrona przed przeładowaniem | 105% ochrona przed przeciążeniem |
| Hałas całej maszyny | nie więcej niż 70dB |
| Dokładność wskazania obciążenia | lepsza niż ±1% wskazanej wartości |
| Rozdzielczość obciążenia |
500000 jardów i cała rozdzielczość pozostaje bez zmian |
| Dokładność kontroli obciążenia | Klasa 1.0 (klasa 0.5 jest opcjonalna) |
| Zakres pomiaru wartości siły | 2%~100%F·S (cały proces nie jest podzielony na pliki) |
| Dokładność kontroli stresu | lepsza niż ±1% wskazanej wartości |
| Dokładność wskazania przemieszczenia | lepsza niż ±0,5% wskazania |
| Rozdzielczość przemieszczenia | 0,001 mm |
| Dokładność kontroli przemieszczenia (prędkość) | lepsza niż ±0,5% wskazanej wartości |
| Zakres prędkości ruchu tłoka | Bezstopniowa regulacja prędkości 0-100mm/min przy pełnym obciążeniu |
| Skok tłoka | 500mm-1500mm |
| Maksymalna przestrzeń napięcia | 4000mm-30000mm |
| Interwał regulacji przestrzeni naprężenia | 500 mm |
| Szerokość przestrzeni naprężenia (wewnętrzna szerokość w świetle) | 600 mm |
| Wysokość środka przestrzeni Napięcie | 600 mm |
| Całkowita moc silnika | 4,0 KW |
Usługi wsparcia klienta:
1. Instalacja
2. Szkolenie (Szkolenie pracowników klienta)
3. Kalibracja
4. Konserwacja zapobiegawcza
5. Części zamienne
6. Pomoc przez telefon lub Internet
7. Diagnostyka i naprawa na miejscu/diagnostyka i naprawa online
Wyprodukujemy maszyny zgodnie z potwierdzonymi wymaganiami PO.Oferowanie zdjęć pokazujących proces produkcji.
Po zakończeniu produkcji zaoferuj klientowi zdjęcia, aby ponownie potwierdzić z maszyną.Następnie wykonaj własną kalibrację fabryczną lub kalibrację strony trzeciej (zgodnie z wymaganiami klienta).Sprawdź i przetestuj wszystkie szczegóły, a następnie zorganizuj pakowanie.
Dostarcz produkty w potwierdzonym czasie wysyłki i poinformuj klienta.
