Szczegóły Produktu:
|
| Measuring Force Type: | Load Sensor | Zakres testu przemieszczenia: | Pełny skok |
|---|---|---|---|
| Typ testu: | Test wytrzymałości na rozciąganie / Test zatrzymania obciążenia | Zasilacz: | AC220 V ± 10% 50 Hz |
| Nazwa handlowa: | GSKA | certyfikat: | CE |
| Zakres siły testowej: | 1%-100% | Parametry techniczne MODEL WAL-3000 Maksymalne obciążenie 3000 kN Konstrukcja Pojedynczy pręt Siłown: | Lepsze niż ± 0,5% wskazania |
| High Light: | Sprzęt do badania wytrzymałości na rozciąganie,tester wytrzymałości na rozciąganie |
||
OEM Electro Hydraulic Servo Uniwersalna maszyna do testowania lin stalowych

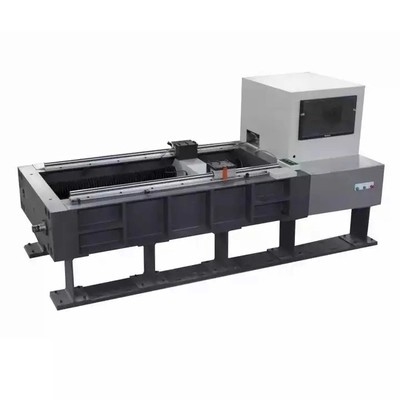

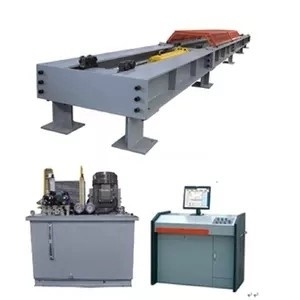

1. System hosta (jak pokazano na rysunku 1)
Główna część składa się z cylindra olejowego, tłoka cylindra, belki ruchomej, belki stałej i czujnika obciążenia. Cylinder olejowy i belka stalowej ramy spawalniczej, belka ruchoma i stała tworząca ramę naprężeniową, belka ruchoma i zamocowana na obu końcach belki z uchwytem do rysowania chwytana próbka, wyodrębnij podwójny efekt niskiego tarcia pod działaniem tłoka w cylindrze oleju hydraulicznego napędzającego ruch belki ruchomej, aby przetestować siłę przyłożoną do próbki. Belka stała i rama naprężeniowa są połączone śrubą i przestrzeń testowa jest regulowana ręcznie.
2. Układ źródła oleju (zasilania hydraulicznego):
System źródła oleju składa się z czterech części: jednostki elektrycznej pompy olejowej, zbiornika paliwa (w tym zestawu zaworów i urządzeń pomocniczych), systemu rurociągów i mocnej instalacji elektrycznej.
3. Układ kontrolno-pomiarowy i wyświetlający.
3.1.Jest łatwy w obsłudze przy obciążeniu specjalnego proporcjonalnego serwozaworu sterowanego przez hydrauliczną maszynę testującą.
3.2.Wykorzystanie technologii sterowania mikrokomputerem do realizacji utrzymania obciążenia siły testowej;
3.3 siła testowa pomiaru czujnika obciążenia;
3.4.Ekran komputera wyświetla wszystkie rodzaje danych testowych, rysuje siłę testową - krzywą czasu i krzywe automatycznego przetwarzania danych;
3.5, pełna operacja na plikach i funkcja przechowywania danych, dane testowe do kodu ASC Ⅱ zrobione, ułatwiając użytkownikom przetwarzanie danych wtórnych;
3.6 drukowanie raportu z testu drukarki;
3.7.Kompletne urządzenie zabezpieczające:
3.8.Gdy siła testowa przekracza 2% do 5% każdej maksymalnej siły testowej, zabezpieczenie przed przeciążeniem i rozładowanie systemu;
3.9.Gdy przemieszczenie tłoka osiągnie przednią i tylną pozycję graniczną, zabezpieczenie skoku, silnik pompy olejowej zatrzymuje się.
| MODEL | GSKA-3000 |
| Maksymalne obciążenie | 3000 kN |
| Struktura | Konstrukcja ramy siłownika dwustronnego działania z pojedynczym prętem |
| Tryb sterowania napędem | Sterowanie elektrohydrauliczne sterowane komputerowo |
| Typ testu | Test wytrzymałości na rozciąganie / Test zatrzymania obciążenia |
| Ochrona przed przeładowaniem | 105% ochrona przed przeciążeniem |
| Hałas całej maszyny | nie więcej niż 70dB |
| Dokładność wskazania obciążenia | lepsza niż ±1% wskazanej wartości |
| Rozdzielczość obciążenia | 500000 jardów i cała rozdzielczość pozostaje bez zmian |
| Dokładność kontroli obciążenia | Klasa 1.0 (klasa 0.5 jest opcjonalna) |
| Zakres pomiaru wartości siły | 2%~100%F·S (cały proces nie jest podzielony na pliki) |
| Dokładność kontroli stresu | lepsza niż ±1% wskazanej wartości |
| Dokładność wskazania przemieszczenia | lepsza niż ±0,5% wskazania |
| Rozdzielczość przemieszczenia | 0,001 mm |
| Dokładność kontroli przemieszczenia (prędkość) | lepsza niż ±0,5% wskazanej wartości |
| Zakres prędkości ruchu tłoka | Bezstopniowa regulacja prędkości 0-100mm/min przy pełnym obciążeniu |
| Skok tłoka | 500mm-1500mm |
| Maksymalna przestrzeń napięcia | 4000mm-30000mm |
| Interwał regulacji przestrzeni naprężenia | 500 mm |
| Szerokość przestrzeni naprężenia (wewnętrzna szerokość w świetle) | 600 mm |
| Wysokość środka przestrzeni Napięcie | 600 mm |
| Całkowita moc silnika | 4,0 KW |
Usługi wsparcia klienta:
1. Instalacja
2. Szkolenie (Szkolenie pracowników klienta)
3. Kalibracja
4. Konserwacja zapobiegawcza
5. Części zamienne
6. Pomoc przez telefon lub Internet
7. Diagnostyka i naprawa na miejscu/diagnostyka i naprawa online
Wyprodukujemy maszyny zgodnie z potwierdzonymi wymaganiami PO.Oferowanie zdjęć pokazujących proces produkcji.
Po zakończeniu produkcji zaoferuj klientowi zdjęcia, aby ponownie potwierdzić z maszyną.Następnie wykonaj własną kalibrację fabryczną lub kalibrację strony trzeciej (zgodnie z wymaganiami klienta).Sprawdź i przetestuj wszystkie szczegóły, a następnie zorganizuj pakowanie.
Dostarcz produkty w potwierdzonym czasie wysyłki i poinformuj klienta.
