Szczegóły Produktu:
|
| Moc: | Elektroniczny | Metoda indukcyjna: | Precyzyjne ogniwo obciążnikowe (czujnik) |
|---|---|---|---|
| Efektywny zakres siły testowej: | 0,02/100~100% | Dokładność: | ±0,5% |
| Buzować: | 650 ~ 1200 mm | OEM: | Zaakceptuj OEM |
| Metoda operacji: | Sterowanie komputerowe | Pasmo: | GSKA |
| High Light: | Sprzęt do badania wytrzymałości na rozciąganie,tester wytrzymałości na rozciąganie |
||

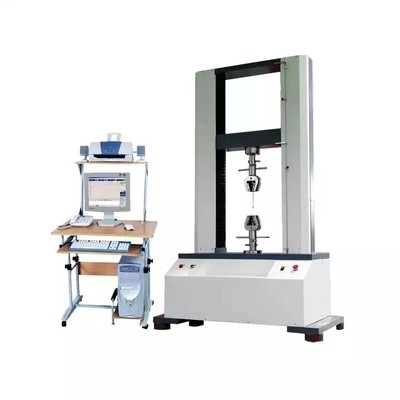

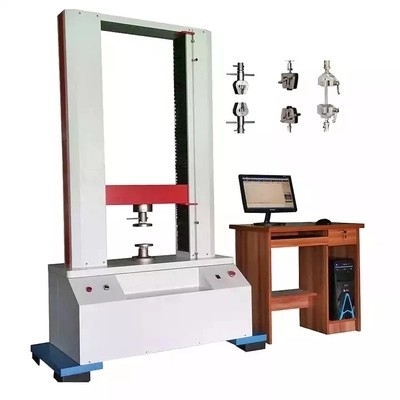

Servosystem Mechaniczna maszyna do badania wytrzymałości na rozciąganie Wysoka dokładność czujnika
Wybierz i kupuj rzeczy:
1, należy w pierwszej kolejności rozważyć potrzebę zbadania zakresu naprężeń materiału
Różny zakres naciągu, determinuje zastosowanie różnych czujników, determinuje też budowę napinacza, ale wpływ na cenę nie jest duży (poza drzwiami).Dla ogólnych producentów opakowań elastycznych wystarczający jest zakres naprężenia 100 niutonów.Dlatego zdecydowałem się również na użycie typu pojedynczego ramienia jest OK.Odpowiednią strukturą typu pojedynczego ramienia jest konstrukcja typu drzwi, która jest przystosowana do stosunkowo dużej siły ciągnącej, takiej jak tona lub więcej.Tak więc producenci opakowań elastycznych w zasadzie nie potrzebują.
2. Problem udaru próbnego
Zgodnie z potrzebami wydajności i wymagań testu elastycznej folii opakowaniowej, skok w 600-1500 mm może być.Dla wydłużenia materiału powyżej 1000% można wybrać skok 1000 lub 1200mm.
3. Standardowy problem z konfiguracją
Inteligentne trzy podstawowe konfiguracje: komputer mainframe, mikrokomputer i drukarka, jeśli mikrokomputer jest potężny, może drukować bezpośrednio.Można go również wyposażyć w zwykłe komputery.Dzięki komputerom można przeprowadzić zaawansowaną analizę danych, taką jak edycja danych, lokalne powiększenie, możliwość dostosowania formy raportu, analiza statystyczna w grupach.W przypadku wyposażenia w komputer, producentów należy dodać do odpowiedniego systemu sterowania.
4. Wypisz wynik
Wyniki wyjściowe można ustawić dowolnie: maksymalna wartość siły, wydłużenie, wytrzymałość na rozciąganie, stałe wydłużenie, stała wartość siły wydłużenia, granica plastyczności, moduł sprężystości, maksymalna siła testowa 8 pozycji.Jest to prawdopodobnie najbardziej wszechstronny wynik działania mikrokomputera.Produkt kilku zagranicznych producentów, może produkować TE 8 pozycji powszechnie.Niektórzy producenci krajowi mogą wyprowadzić 5-6 pozycji, niektórzy producenci mogą wyprowadzić tylko wartość maksymalną, średnią, minimalną wartość trzy.
5, w projekcie eksperymentalnym
Elastyczne opakowanie wymaga wielozadaniowej maszyny ciągnącej, to znaczy na podstawie różnych uchwytów, może wykonywać rozciąganie, ściskanie, zginanie, rozdzieranie, ścinanie, obieranie o 180 stopni, test obierania o 90 stopni.Oprócz powyższych elementów na rynku dostępne są wysokiej jakości maszyny ciągnące, ze względu na wysoką dokładność czujnika (niektóre osiągają 350 000) mogą również testować współczynnik tarcia.
6, główna konfiguracja mechaniczna produktu
Transmisja, przekładnia śrubowa i przekładnia zębatkowa, ta pierwsza jest droga, używana do wysokiej precyzji i wysokiej powtarzalności testu;Ten ostatni jest tani, używany do niskiej dokładności i niskiej powtarzalności testu.Śruba pociągowa, pomiar precyzji naprężenia ma decydującą rolę.Ogólna śruba kulowa, trapezowa śruba pociągowa, ogólna śruba pociągowa.Wśród nich precyzja śruby kulowej jest najwyższa, ale jej wydajność może być odtwarzana tylko przez obsługę komputerowego układu serwo, a cena całego zestawu jest również droga.Ogólna śruba pociągowa i trapezowa śruba pociągowa mogą osiągnąć wymaganą precyzję elastycznego opakowania, czyli dokładność 0,1-1%.Skrzynia biegów, przekładnia zębata i przekładnia łańcuchowa, ta pierwsza jest droga, używana do wysokiej precyzji;Ten ostatni jest tani i używany do niskiej precyzji.Czujnik, głównym kosztem jest żywotność, indukcja fotoelektryczna jest jedną z bardziej zaawansowanych technologii, ogólnie dostępnych ponad 100 000 razy.
Główny parametr techniczny: Sprzęt do badania wytrzymałości na rozciąganie:
| Maksymalna pojemność | 5 kg, 10 kg, 25 kg, 50 kg, 100 kg, 250 kg, 500 kg, 1000 kg, 2000 kg, 5000 kg (opcjonalne) można ustawić |
| Metoda indukcyjna: | Precyzyjne ogniwo obciążnikowe (czujnik) |
| Maks.Ładowność : | 5000 kg |
| Rozdzielczość/dokładność siły: | ± 0,5% |
| Klasa dokładności : | 0,5 |
| Rezolucja: | 1/1 000 000 |
| Szerokość testowa: | 400 mm (standardowe specyfikacje specjalne specyfikacje można dostosować) |
| Skok próbny: | Maks. 700 mm (w zestawie oprawa) |
| Rozdzielczość skoku: | 0,01 mm |
| Zakres prędkości: | 0,001-20 cali/min |
| Wymiar maszyny referencyjnej: | Wsparcie 800 × 530 × 1600 mm (dł. * szer. * wys.) Dostosowane |
| Moc : | 1 faza 220V 50/60Hz |
| Uszczelka | Standardowa obudowa ze sklejki eksportowej |
| System siłowy | serwonapędy + silnik serwo + precyzyjny napęd śrubowy |
| System sterowania | Przekładnia mechaniczna + TM2101 + sterowanie Pulse Command and Control System |
| System Pomiarów i Kontroli | TM2101 i układ sterowania;Kontroler główny wykorzystuje najbardziej zaawansowany 32-bitowy procesor ARM w XXI wieku, szybkość przetwarzania wspólnych standardów komputerowych klasy Pentium, w porównaniu z tradycyjnym systemem sterowania SCM za 8 juanów, ogólna wydajność znacznie ulepszona, szybsza praca, wyższa dokładność sterowania |
Uzyskaj dane |
Kluczowe komponenty są używane w najbardziej stabilnej i ultraprecyzyjnej ameryce 24 juanów AD, częstotliwość próbkowania do 2000 razy / s, może uchwycić moc natychmiastowej zmiany procesu, całego pliku, niezależnie od rozdzielczość do 1 000 000 indeksowania |
| Kontrola przemieszczenia: | Liczba enkoderów przemieszczenia z technologią czterech częstotliwości Tak, że przemieszczenie cztery razy rozdzielczość może wynosić do 0,0005 mm |
| Urządzenia bezpieczeństwa: | 1. przeciążenie, urządzenie zatrzymania awaryjnego
2. górne i dolne ograniczniki ruchu
3. test jest zakończony automatycznym wyłączaniem urządzenia
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903, GB/T16491CNS-11888, JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882, ASTM, D1938, ASTM D 412, ISO 8339 ASTM D3330, ASTM F88 , ASTM F904, ISO 37, JIS P8113, QB/T 2358, QB/T 1130, ISO 527, ISO 178 i inne standardy. |
Charakterystyka branżowa i funkcjonalna:
1, metalowa maszyna do wytrzymałości na rozciąganie: wytrzymałość na rozciąganie materiału metalowego, małe wydłużenie, potrzeba skonfigurowania metalowego ekstensjometru interpunkcyjnego.
2, gumowa maszyna do badania wytrzymałości na rozciąganie: wydłużenie gumy lub elastomeru jest stosunkowo duże, należy je przymocować za pomocą dużego urządzenia wydłużającego interpunkcję, jednocześnie konstrukcja uchwytu uwzględniająca właściwości gumy nie może się ślizgać.Można dodać z mocowaniem O-ring, mocowaniem przemysłu oponiarskiego itp.
3, plastikowa maszyna do badania wytrzymałości na rozciąganie: wytrzymałość na rozciąganie tworzywa sztucznego jest większa niż guma, wydłużenie jest duże lub małe, a często do testowania trzypunktowego testu zginania.
4, maszyna do badania wytrzymałości na rozciąganie tekstyliów: przemysł tekstylny musi przetestować obieranie, przekłuwanie, rozdzieranie tkanin, próbę rozciągania pojedynczej przędzy, osprzęt i oprogramowanie są specjalne.
5, maszyna do wytrzymałości na rozciąganie papieru: papier musi przetestować wytrzymałość na rozciąganie, wytrzymałość na ściskanie pierścienia, nacisk pionowy, nacisk płaski, nacisk boczny, wytrzymałość na odrywanie itp., więcej osprzętu.
6, maszyna do badania wytrzymałości na rozciąganie skóry: skóra musi przetestować wytrzymałość na rozciąganie, wytrzymałość na rozdarcie itp., element testowy jest stosunkowo prosty.
Cztery, zgodnie z materiałami testowymi: oprawa z materiału metalowego i oprawa z materiału niemetalowego;zgodnie z temperaturą testu: mocowanie normalnej temperatury, mocowanie wysokotemperaturowe, mocowanie niskotemperaturowe, mocowanie wysokotemperaturowe i niskotemperaturowe; zgodnie z zastosowaniem: mocowanie rozciągające, mocowanie ściskające, mocowanie do gięcia, mocowanie do cięcia, mocowanie do usuwania, mocowanie do rozrywania, mocowanie uszczelniające, gięcie i uchwyt do gięcia;w zależności od stopnia automatyzacji: uchwyt ręczny, uchwyt pneumatyczny, uchwyt elektryczny, uchwyt hydrauliczny.
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
Wyprodukujemy maszyny zgodnie z potwierdzonymi wymaganiami PO.Oferowanie zdjęć pokazujących proces produkcji.
Po zakończeniu produkcji zaoferuj klientowi zdjęcia, aby ponownie potwierdzić z maszyną.Następnie wykonaj własną kalibrację fabryczną lub kalibrację strony trzeciej (zgodnie z wymaganiami klienta).Sprawdź i przetestuj wszystkie szczegóły, a następnie zorganizuj pakowanie.
Dostarcz produkty w potwierdzonym czasie wysyłki i poinformuj klienta.
