Szczegóły Produktu:
|
| częstotliwość: | 5-3000 Hz | siła sinusoidalna: | 50000N |
|---|---|---|---|
| siła uderzenia: | 100000N | Metoda chłodzenia: | Chłodzenie powietrzem |
| Zasilacz: | 3 fazy AC 380V ±10% AC 50Hz | Maksymalne obciążenie: | 800 KG |
| max. maks. acceleration przyśpieszenie: | 980m/s2 | Tabela slajdów: | można dostosować |
| Podkreślić: | Sprzęt do testowania wibracji,system testowania wibracji |
||

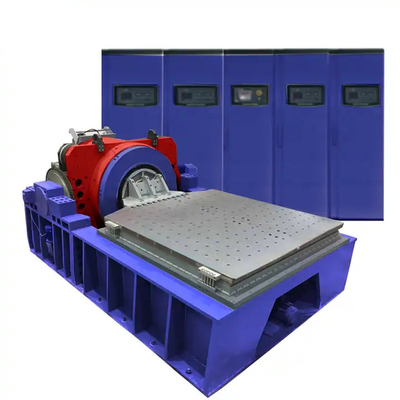

Elektromagnetyczna maszyna do testowania wibracji o wysokiej częstotliwości chłodzona powietrzem
Wydajność systemu:
Częstotliwość rezonansowa pierwszego rzędu jest wysoka, a częstotliwość użytkowania jest szeroka Zoptymalizowana dynamiczna konstrukcja szkieletu, zwłaszcza słaba struktura ruchomego klina szkieletowego tradycyjnej struktury, ma na celu zwiększenie sztywności transmisji;kompozytowy stały pierścień uzwojenia i uzwojenie są połączone klejem i śrubą.Pętla z drutu wzmacnia nową strukturę otworu i zwiększa sztywność uzwojenia.Znacząco poprawiła wspólną częstotliwość drgań ruchomej cewki pierwszego rzędu, przewyższając międzynarodowe podobne produkty.
Wysoka niezawodność uzwojenia dynamicznego Nowa struktura i nowa technologia oryginalnego pierścienia wzmacniającego uzwojenie dynamiczne znacznie poprawiają odporność na wibracje uzwojenia ruchomej cewki w warunkach dużego ciągu, wibracji o dużym przyspieszeniu, uderzenia i wysokiej temperatury.
Wysoka wydajność chłodzenia powietrzem Innowacyjna konstrukcja kanału powietrza chłodzącego w stole elektrycznym: ulepszona konstrukcja wlotu powietrza, górny pierścień magnetyczny zastępuje wlot powietrza z okrągłym otworem wlotem powietrza z długim rowkiem;cewka wzbudzająca przyjmuje przepływ powietrza o strukturze plastra miodu, a środkowy pierścień magnetyczny przyjmuje wiatr typu podwójnego przepływu powietrza. Tor i dolny pierścień magnetyczny przyjmują nową strukturę, taką jak kanał powietrzny w kształcie klina, co znacznie poprawia efekt chłodzenia.
Wentylator chłodzący:
Wentylator chłodzący ma unikalny kanał powietrzny i inną konstrukcję konstrukcyjną, a wentylator ma dobry efekt chłodzenia i niski poziom hałasu.
Test poziomy i pionowy:

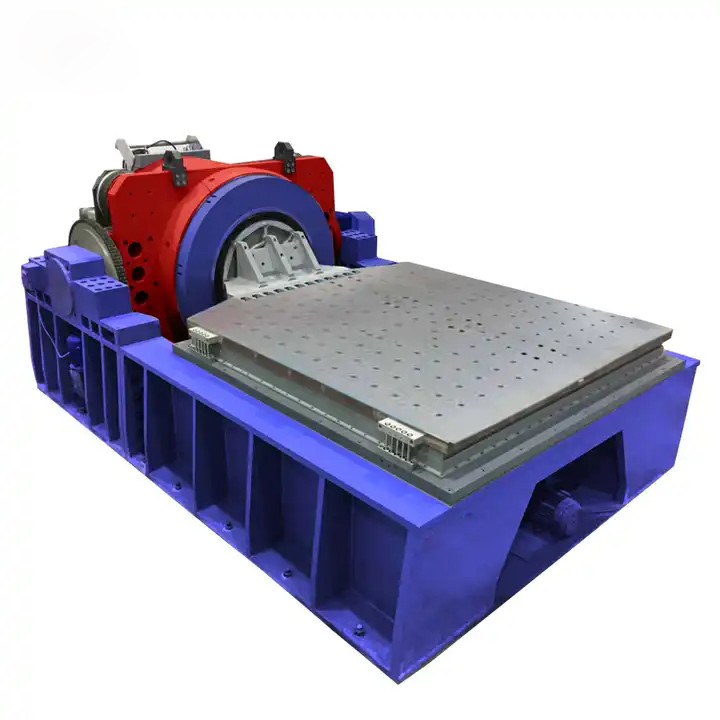

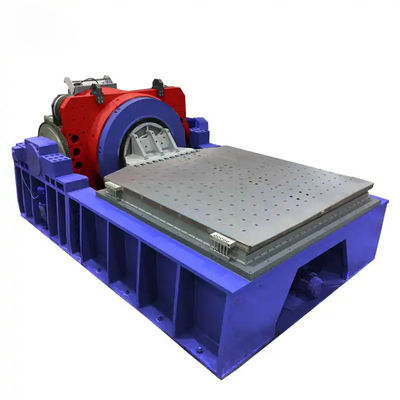

Elektryczny stół wibracyjny z poziomym suwakiem może być używany do testów poziomych i pionowych.Przełączanie między dwoma kierunkami jest proste i łatwe do odwrócenia.
Zastosuj moduł IGBT:
Wzmacniacze są wyposażone w niezawodne moduły MOSFET i IGBT, zapewniające wysoką stabilność i niezawodność.
Wydajność bezpieczeństwa:
Produkt spełnia europejskie standardowe wymagania testowe, a wyłącznik awaryjny jest zainstalowany na wzmacniaczu mocy, aby skutecznie reagować na sytuacje awaryjne.Spełnia wymagania bezpieczeństwa US UL i CE.
| Przedmiot | Specyfikacja |
| Układ generatora drgań elektrodynamicznych | |
| Siła znamionowa (szczytowa) pod sinusoidą | 32KN |
| Siła uderzenia | 64KN |
| Zakres częstotliwości | 200Hz |
| Ciągłe przemieszczanie | 59 mm str |
| Przemieszczenie uderzenia | 59 mm str |
| Maksymalna prędkość znamionowa (szczyt sinusoidalny) | 2 m/s |
| Maksymalne przyspieszenie (grzech) | 0,53 m/s² |
| Średnica ruchomej cewki | 445 mm |
| Dopuszczalny nieobciążony moment obciążenia | 300 N•m |
| Równoważna masa ruchomych części | 301 gr |
| Częstotliwość izolacji drgań osiowych | 2,5Hz |
| Maksymalne obciążenie próbki | 500 kg |
| Upływ strumienia magnetycznego | <10 gausów |
| Rozmiar pionowego testera drgań | 4505 × 2500 × 840 mm (dł. * szer. * wys., bez opakowania) |
| Waga testera drgań pionowych | Około 5800 kg (bez opakowania) |
| Wzmacniacz mocy | |
| Maksymalna moc wyjściowa | 32 kVA |
| S/N (stosunek sygnału do szumu) s-/N | ≥65dB |
| Znamionowe napięcie wyjściowe | 100 V |
| Sprawność konwersji | ≥90% |
| Ochrona systemu | Przepięcie wyjściowe, przepełnienie wyjściowe, przegrzanie wzmacniacza, przemieszczenie stołu wibracyjnego, przesunięcie poziome przemieszczenie, awaria układu chłodzenia, zbyt niskie napięcie wyjściowe, awaria zespołu wzmacniacza, awaria zasilania wzbudzenia, trójfazowe awaria zasilania itp. |
| Rozmiar wzmacniacza mocy | 1720*1200*850mm (dł.*szer.*wys., bez opakowania) |
