Szczegóły Produktu:
|
| Typ uzwojenia: | Start/Delta | Efektywność: | IE 1 |
|---|---|---|---|
| Funkcja ochrony: | Wodoodporny, kroploodporny | Moment obrotowy: | 2,4-120 kgf. cm |
| Prędkość (obr/min): | 1,6-1620 obr./min | Prąd ciągły(a): | 0,01-1A |
| High Light: | Silnik prądu stałego o wysokim momencie obrotowym 200 W,silnik prądu stałego o wysokim momencie obrotowym 750 W,wodoodporny bezszczotkowy silnik z przekładnią |
||

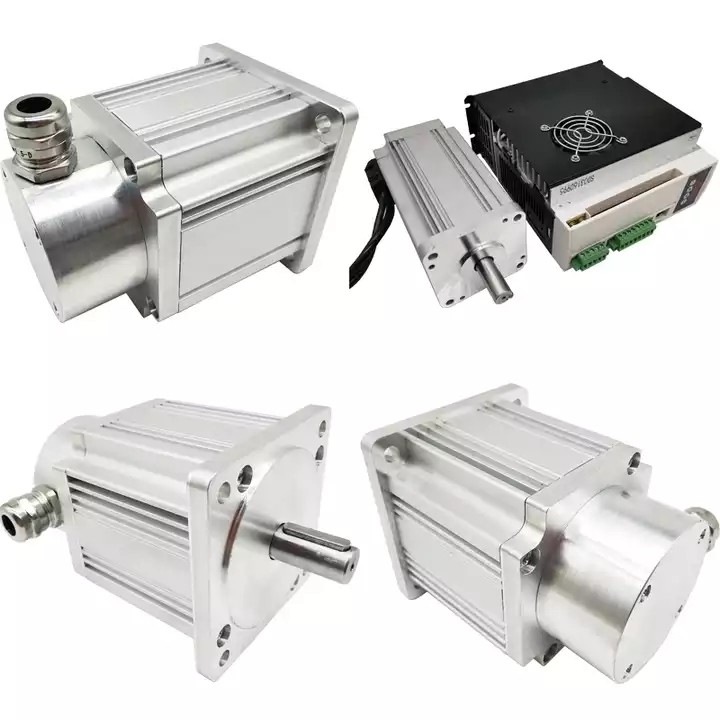

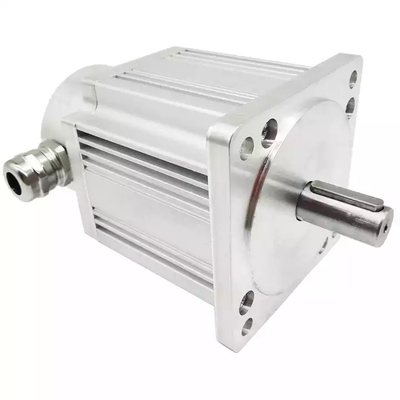

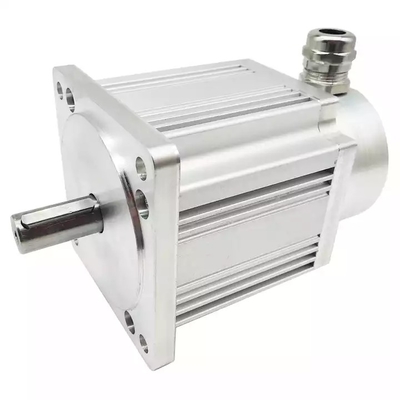

Silnik prądu stałego o mocy 200 W i mocy 750 W z wysokim momentem obrotowym jest wodoodporny i odporny na krople
Zasada działania:
Bezszczotkowy silnik prądu stałego wykorzystuje półprzewodnikowe urządzenia przełączające do realizacji komutacji elektronicznej, czyli elektronicznych urządzeń przełączających zamiast tradycyjnego komutatora stykowego i szczotki.Ma zalety wysokiej niezawodności, braku iskry cofania, niskiego poziomu hałasu mechanicznego i jest szeroko stosowany w wysokiej jakości fotelach nagrywających, magnetowidach, instrumentach elektronicznych i automatycznym sprzęcie biurowym.
Bezszczotkowy silnik prądu stałego składa się z wirnika z magnesami trwałymi, wielobiegunowego stojana uzwojenia, czujnika położenia i tak dalej.Zgodnie ze zmianą położenia wirnika czujnik położenia przekształca prąd uzwojenia stojana w określonej kolejności (to znaczy wykrywane jest położenie bieguna magnetycznego wirnika względem uzwojenia stojana, a sygnał wykrywania położenia jest generowany w określonej pozycji.Po przetworzeniu układu konwersji sygnału, sterowany jest obwód wyłącznika zasilania i przełączany jest prąd uzwojenia zgodnie z pewną zależnością logiczną).Napięcie robocze uzwojeń stojana jest dostarczane przez elektroniczny obwód przełączający sterowany przez wyjście czujnika położenia.
Istnieją trzy rodzaje czujników położenia: magnetyczne, fotoelektryczne i elektromagnetyczne.
Bezszczotkowy silnik prądu stałego z magnetycznie czułym czujnikiem położenia, czujnik magnetycznie czuły (taki jak element halla, dioda wrażliwa magnetycznie, elektroda wrażliwa magnetycznie, rezystor magneto lub ASIC itp.) Jest zainstalowany na zespole stojana, używanym do wykrywania magnesu stałego, wirnika rotacja zmian pola magnetycznego.
Bezszczotkowy silnik prądu stałego z fotoelektrycznym czujnikiem położenia jest wyposażony w czujnik fotoelektryczny na zespole stojana zgodnie z określonym położeniem, wirnik jest wyposażony w ekran świetlny, źródłem światła jest dioda elektroluminescencyjna lub mała żarówka.Kiedy wirnik się obraca, światłoczułe komponenty stojana będą generować impulsowe sygnały przerywane z określoną częstotliwością w wyniku działania ekranu świetlnego.
Bezszczotkowy silnik prądu stałego wykorzystujący elektromagnetyczny czujnik położenia jest wyposażony w elementy czujnika elektromagnetycznego (takie jak transformator sprzęgający, przełącznik zbliżeniowy, obwód rezonansowy LC itp.) na zespole stojana.Gdy zmienia się położenie wirnika magnesu trwałego, efekt elektromagnetyczny spowoduje, że czujnik elektromagnetyczny wygeneruje modulowane sygnały o wysokiej częstotliwości (której amplituda zmienia się wraz z położeniem wirnika).
SPECYFIKACJA:
| ROZMIAR RAMY SILNIKA | 60mm / 70mm / 80mm / 90mm / 104mm | ||
| TYP SILNIKA | Typ szczotkowany DC / typ bezszczotkowy DC | ||
| Prędkość silnika | 450 obr./min - 10000 obr./min (można ssać) normalna prędkość to 1500/1800/2500/3000 obr./min | ||
| MOC WYJŚCIOWA | 6 W / 10 W / 15 W / 25 W / 40 W / 60 W / 90 W / 120 W / 150 W / 180 W / 250 W ...... 1000 W (można dostosować) | ||
| WAŁ WYJŚCIOWY | 8mm / 10mm / 12mm / 15mm;wałek okrągły, wałek w kształcie litery D, wałek wpustowy (można dostosować) | ||
| Rodzaj napięcia | 12V / 24V / 36V / 48V / 90V / 110V /220V | ||
| Akcesoria | hamulec elektromagnetyczny / enkoder | ||
| ROZMIAR RAMY SKRZYNI BIEGÓW | 60mm / 70mm / 80mm / 90mm / 104mm | ||
| PRZEŁOŻENIE | MINIMALNIE 3:1---------------MAKSYMALNIE 750:1 | ||
| TYP SKRZYNI BIEGÓW | PRZEKŁADNIA Z WAŁEM RÓWNOLEGŁYM I TYP WYTRZYMAŁOŚCI | ||
| Wydrążony wałek ślimakowy pod kątem prostym | Wał drążony ze skosem spiralnym pod kątem prostym | Wał drążony typu L | |
| Prawy pełny wałek ślimakowy | Wał pełny ze spiralą skośną pod kątem prostym | Wał pełny typu L | |
| Typ ulepszonej szczelności serii K2 | |||
| Orzecznictwo | CCC CE UL RoHS | ||
Często zadawaj pytania:
P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.
P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.
P: Czy masz niestandardową usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.
P: Czy masz oddzielną usługę projektowania silników?
Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.
P: Jaki jest twój czas dostawy?
Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
