Szczegóły Produktu:
|
| Napięcie: | 24V, 48V, 72V | Specyfikacja: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| średnica skrzyni biegów: | 42mm | Moment obrotowy: | 2,4-120 kgf. cm |
| Prędkość (obr/min): | 1,6-1620 obr./min | Prąd ciągły(a): | 0,01-1A |
| High Light: | Bezszczotkowy motoreduktor 110 V,bezszczotkowy motoreduktor Nema 23,bezszczotkowy motoreduktor 240 V |
||

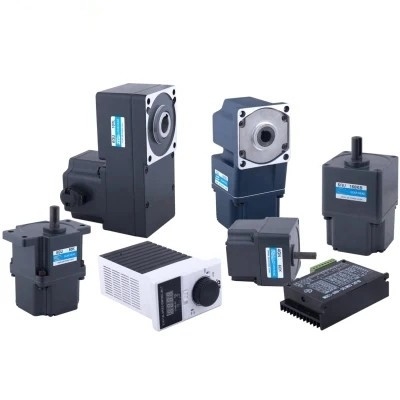

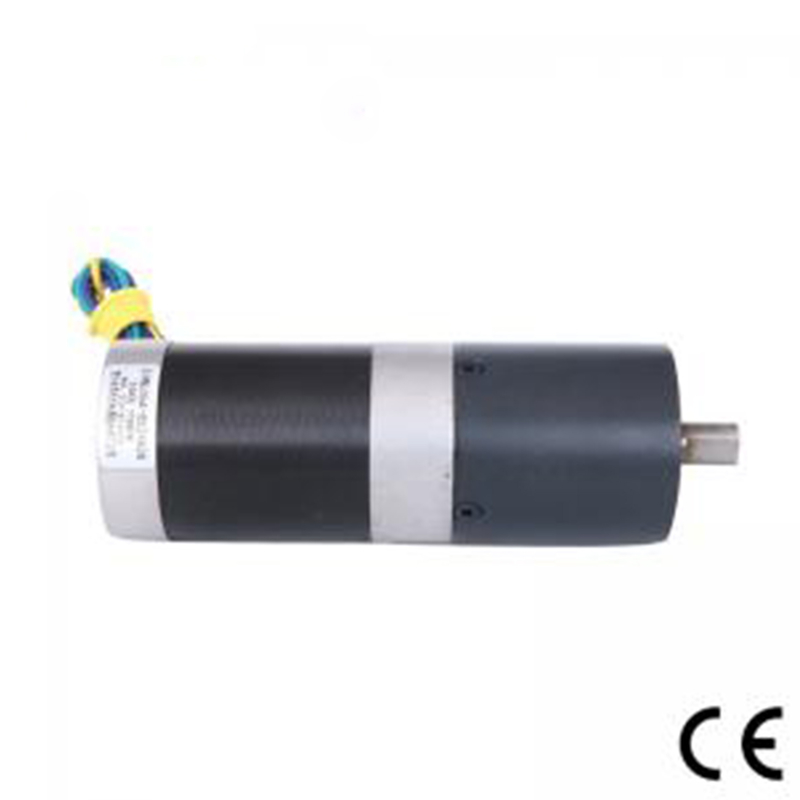

Niski poziom hałasu Nema 23 Bezszczotkowy motoreduktor 24 V 48 V 110 V 240 V Konfigurowalny
Nasz zespół inżynierów ma wieloletnie doświadczenie w projektowaniu i produkcji przekładni krokowych, bezszczotkowych i ślimakowych.Zapewnia to optymalną konstrukcję motoreduktora dla wielu zastosowań motoreduktorów.
silnik bezszczotkowy skrzyni biegów jest uważany za silnik o wysokiej wydajności, który jest w stanie zapewnić duży moment obrotowy w szerokim zakresie prędkości (500 – 15 000 obr./min).Na życzenie klienta silniki te mogą być uzwojone w celu dopasowania do określonych wymagań dotyczących napięcia, prądu i prędkości.Inne opcje obejmują okablowanie, złącza i liczne konfiguracje wałów. W ten sposób powstaje kompaktowy motoreduktor, który stanowi doskonały wybór do zastosowań, w których ważny jest wysoki moment obrotowy i przestrzeń.
Specyfikacja elektryczna:
| Model | ||
| Część silnikowa | 57BL05A-052AG26 | |
| Opór | OHMS | 0,35 |
| Napięcie nominalne | VDC | 24 |
| Prędkość bez obciążenia | obr./min | 4500±10% |
| Prąd bez obciążenia | apms | 1 |
| Prędkość znamionowa | obr./min | 3000± 200 |
| Znamionowy moment obrotowy | Nm | 0,33 |
| Stała momentu obrotowego | Nm/A | 0,062 |
| Stała EMF wsteczna | V/kRPM | 6.5 |
| SPECYFIKACJE SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ | ||
| Znamionowy moment obrotowy | Nm | 6.1 |
| Prędkość znamionowa | obr./min | 115± 10% |
| Stosunek | 26:1 | |
Schemat połączeń:
| FUNKCJONOWAĆ | KOLOR | |
| +5V | CZERWONY |
UL1007 26AWG |
| SALA A | ŻÓŁTY | |
| HALA B | ZIELONY | |
| HALA C | NIEBIESKI | |
| GND | CZARNY | |
| FAZA A | ŻÓŁTY |
UL1015 20AWG |
| FAZA B | ZIELONY | |
| FAZA C | NIEBIESKI |
Wymiar mechaniczny
Przekładnia planetarna 56mm
| Materiał obudowy | Łożysko na wyjściu | Obciążenie promieniowe (10 mm od kołnierza) N | Obciążenie osiowe wału (N) | Maks. siła docisku wału (N) | Luz promieniowy wału (mm) | Luz wzdłużny wału (mm) | Luz bez obciążenia (°) |
| Metalurgia proszków | Łożyska kulkowe | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Liczba pociągów skrzyni biegów | 1 | 2 |
| Współczynnik redukcji |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Długość (mm) |
41,3 |
59,6 |
| Waga (g) |
491.0 |
700,0 |
Wymiar mechaniczny
Często zadawaj pytania:
P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.
P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.
P: Czy masz niestandardową usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.
P: Czy masz oddzielną usługę projektowania silników?
Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.
P: Jaki jest twój czas dostawy?
Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
