Szczegóły Produktu:
|
| Kąt efektu Halla: | Kąt elektryczny 120 stopni | Numer modelu: | 42mm bezszczotkowy silnik prądu stałego |
|---|---|---|---|
| Moc: | 77,5w | Moment obrotowy: | 2,4-120 kgf. cm |
| Prędkość (obr/min): | 1,6-1620 obr./min | Prąd ciągły(a): | 0,01-1A |
| High Light: | Bezszczotkowy silnik z przekładnią 42 mm,bezszczotkowy silnik z przekładnią 4000 obr./min,bezszczotkowy silnik z przekładnią BLDC |
||

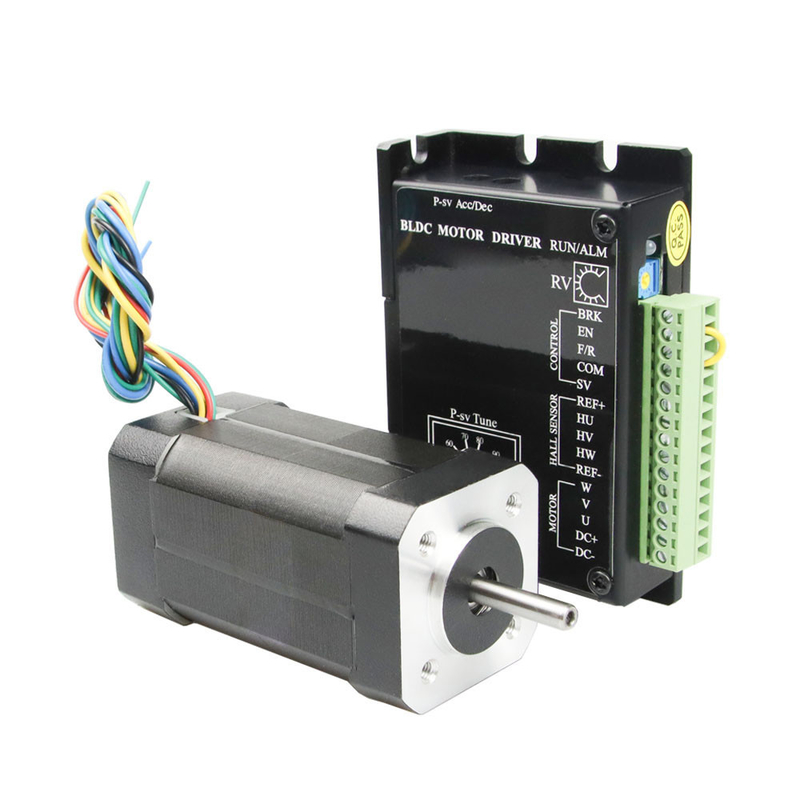

24v 77,5W 42mm Kwadratowy 3-fazowy bezszczotkowy silnik z przekładnią BLDC 4000 obr./min
1. Ogólna specyfikacja silnika bldc 42 mm:
| przedmiot | wartość |
| Gwarancja | 3 miesiące-1 rok |
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | GSKA |
| Numer modelu | Bezszczotkowy silnik prądu stałego 42 mm |
| Stosowanie | ŁÓDŹ, samochód, rower elektryczny, wentylator, sprzęt gospodarstwa domowego, przyrząd kosmetyczny, inteligentny dom |
| Orzecznictwo | CE, RoHS |
| Moment obrotowy | 0,56 Nm |
| Funkcja ochrony | Wodoodporny |
| Prędkość (obr./min) | 4000 obr./min |
| Kształt | Kwadrat |
| faza | 3 |
| Napięcie | 24 V |
| Polacy | 8-biegunowy |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Moc | 77,5 W |
2. Specyfikacja elektryczna bezszczotkowego silnika prądu stałego:
| Model | |||||
| Specyfikacja | Jednostka | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Liczba faz | Faza | 3 | |||
| Liczba słupów | Polacy | 8 | |||
| Napięcie znamionowe | VDC | 24 | |||
| Prędkość znamionowa | obr./min | 4000 | |||
| Znamionowy moment obrotowy | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Prąd znamionowy | Ampery | 1.8 | 3.3 | 4.8 | 6.3 |
| Moc znamionowa | W | 26 | 52,5 | 77,5 | 105 |
| Maksymalny moment obrotowy | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Prąd szczytowy | Ampery | 5.4 | 10.6 | 15,5 | 20 |
| Powrót EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Stała momentu obrotowego | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Bezwładność wirnika | gc㎡ | 24 | 48 | 72 | 96 |
| Wzrost | mm | 41 | 61 | 81 | 100 |
| Waga | Kg | 0,3 | 0,45 | 0,65 | 0,8 |
| Czujnik | Honeywell | ||||
| Klasa izolacji | B | ||||
| Stopień ochrony | IP30 | ||||
| Temperatura przechowywania | -25～+70℃ | ||||
| temperatura robocza | -15～+50℃ | ||||
| Wilgotność robocza | 85% wilgotności względnej | ||||
| Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez korozyjnych gazów, bez gazów łatwopalnych, bez mgły olejowej, bez kurzu | ||||
| Wysokość | 1000 metrów lub mniej | ||||
3. Zalety silników bldc 4000 obr./min:
Silnik BLDC z trzema cewkami na stojanie będzie miał sześć przewodów elektrycznych (po dwa na każdą cewkę) wychodzących z tych cewek.W większości implementacji trzy z tych przewodów będą połączone wewnętrznie, a trzy pozostałe przewody wychodzą z korpusu silnika (w przeciwieństwie do dwóch przewodów wystających z silnika szczotkowego opisanego wcześniej).Okablowanie w obudowie silnika BLDC jest bardziej skomplikowane niż proste podłączenie dodatnich i ujemnych zacisków ogniwa zasilającego;przyjrzymy się bliżej działaniu tych silników podczas drugiej sesji z tej serii.Poniżej podsumowujemy zalety silników BLDC.
4. Zastosowania silnika bezszczotkowego:
W przyszłości możemy spodziewać się zastosowania silników BLDC w szerszym zakresie zastosowań.Na przykład będą prawdopodobnie szeroko stosowane do napędzania robotów usługowych – małych robotów, które świadczą usługi w dziedzinach innych niż produkcja.Można by pomyśleć, że silniki krokowe byłyby bardziej odpowiednie w tego typu zastosowaniach, gdzie impulsy mogłyby być wykorzystywane do precyzyjnego sterowania pozycjonowaniem.Ale silniki BLDC lepiej nadają się do kontrolowania siły.A w przypadku silnika krokowego utrzymanie pozycji struktury, takiej jak ramię robota, wymagałoby stosunkowo dużego i ciągłego prądu.W przypadku silnika BLDC wszystko, co byłoby wymagane, to prąd proporcjonalny do siły zewnętrznej, co pozwala na bardziej energooszczędne sterowanie.Silniki BLDC mogą również zastępować proste szczotkowane silniki prądu stałego w wózkach golfowych i wózkach inwalidzkich.Oprócz lepszej wydajności silniki BLDC mogą również zapewniać bardziej precyzyjne sterowanie, co z kolei może jeszcze bardziej wydłużyć żywotność baterii.
Silniki BLDC są również idealne do dronów.Ich zdolność do precyzyjnego sterowania sprawia, że szczególnie nadają się do dronów wielowirnikowych, w których położenie drona jest kontrolowane poprzez precyzyjne kontrolowanie prędkości obrotowej każdego wirnika.
5. Dostosowany bezszczotkowy silnik elektryczny:
Często zadawaj pytania:
P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.
P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.
P: Czy masz niestandardową usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.
P: Czy masz oddzielną usługę projektowania silników?
Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.
P: Jaki jest twój czas dostawy?
Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
