Szczegóły Produktu:
|
| Maksymalny moment obrotowy (NM): | 24 | Temperatura pracy (℃): | -40~80 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy (Nm): | ≤16 | Moment obrotowy: | 2,4-120 kgf. cm |
| Prędkość (obr/min): | 1,6-1620 obr./min | Prąd ciągły(a): | 0,01-1A |
| High Light: | Bezszczotkowy precyzyjny silnik z przekładnią,precyzyjny silnik z przekładnią CE,bezszczotkowy silnik prądu stałego 1620 obr./min |
||

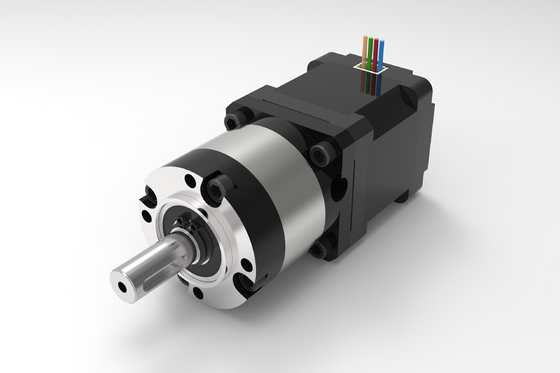

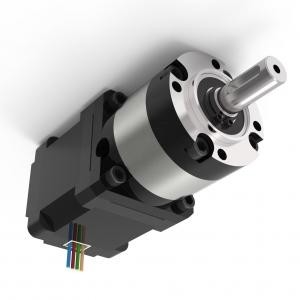

Precyzyjny silnik z przekładnią DC o niskim poziomie hałasu Bezszczotkowy silnik prądu stałego 20000h Długa żywotność
Zastosowanie precyzyjnego motoreduktora:
(Serwosilnik, silnik krokowy, silnik bldc, silnik bezszczotkowy, silnik elektryczny, motoreduktor)
Narzędzie słoneczne, urządzenie śledzące energię słoneczną, sprzęt medyczny, automatyka przemysłowa, samochód, sprzęt drukarski,
roboty, AGV, maszyny rolnicze, linia produkcyjna automatyki itp.
Przewagi konkurencyjne:
► ODM i OEM ► Test hałasu ► Test żywotności
► Niski poziom hałasu, niski luz, wysoka wydajność ► Test wodoodporności ► Test w wysokiej i niskiej temperaturze
► Długa żywotność 20000h ► Test udarności ► Test hermetyczności
► 100% sprawdzona i gwarantowana jakość ► Test w mgle solnej
1. Ogólna specyfikacja silnika bldc 42 mm:
| przedmiot | wartość |
| Gwarancja | 3 miesiące-1 rok |
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | GSKA |
| Numer modelu | Bezszczotkowy silnik prądu stałego 42 mm |
| Stosowanie | ŁÓDŹ, samochód, rower elektryczny, wentylator, sprzęt gospodarstwa domowego, przyrząd kosmetyczny, inteligentny dom |
| Orzecznictwo | CE, RoHS |
| Moment obrotowy | 0,56 Nm |
| Funkcja ochrony | Wodoodporny |
| Prędkość (obr./min) | 4000 obr./min |
| Kształt | Kwadrat |
| faza | 3 |
| Napięcie | 24 V |
| Polacy | 8-biegunowy |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Moc | 77,5 W |
2. Specyfikacja elektryczna bezszczotkowego silnika prądu stałego:
| Model | |||||
| Specyfikacja | Jednostka | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Liczba faz | Faza | 3 | |||
| Liczba słupów | Polacy | 8 | |||
| Napięcie znamionowe | VDC | 24 | |||
| Prędkość znamionowa | obr./min | 4000 | |||
| Znamionowy moment obrotowy | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Prąd znamionowy | Ampery | 1.8 | 3.3 | 4.8 | 6.3 |
| Moc znamionowa | W | 26 | 52,5 | 77,5 | 105 |
| Maksymalny moment obrotowy | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Prąd szczytowy | Ampery | 5.4 | 10.6 | 15,5 | 20 |
| Powrót EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Stała momentu obrotowego | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Bezwładność wirnika | gc㎡ | 24 | 48 | 72 | 96 |
| Wzrost | mm | 41 | 61 | 81 | 100 |
| Waga | Kg | 0,3 | 0,45 | 0,65 | 0,8 |
| Czujnik | Honeywell | ||||
| Klasa izolacji | B | ||||
| Stopień ochrony | IP30 | ||||
| Temperatura przechowywania | -25～+70℃ | ||||
| temperatura robocza | -15～+50℃ | ||||
| Wilgotność robocza | 85% wilgotności względnej | ||||
| Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez korozyjnych gazów, bez gazów łatwopalnych, bez mgły olejowej, bez kurzu | ||||
| Wysokość | 1000 metrów lub mniej | ||||
3. Zalety silników bldc 4000 obr./min:
Silnik BLDC z trzema cewkami na stojanie będzie miał sześć przewodów elektrycznych (po dwa na każdą cewkę) wychodzących z tych cewek.W większości implementacji trzy z tych przewodów będą połączone wewnętrznie, a trzy pozostałe przewody wychodzą z korpusu silnika (w przeciwieństwie do dwóch przewodów wystających z silnika szczotkowego opisanego wcześniej).Okablowanie w obudowie silnika BLDC jest bardziej skomplikowane niż proste podłączenie dodatnich i ujemnych zacisków ogniwa zasilającego;przyjrzymy się bliżej działaniu tych silników podczas drugiej sesji z tej serii.Poniżej podsumowujemy zalety silników BLDC.
4. Zastosowania silnika bezszczotkowego:
W przyszłości możemy spodziewać się zastosowania silników BLDC w szerszym zakresie zastosowań.Na przykład będą prawdopodobnie szeroko stosowane do napędzania robotów usługowych – małych robotów, które świadczą usługi w dziedzinach innych niż produkcja.Można by pomyśleć, że silniki krokowe byłyby bardziej odpowiednie w tego typu zastosowaniach, gdzie impulsy mogłyby być wykorzystywane do precyzyjnego sterowania pozycjonowaniem.Ale silniki BLDC lepiej nadają się do kontrolowania siły.A w przypadku silnika krokowego utrzymanie pozycji struktury, takiej jak ramię robota, wymagałoby stosunkowo dużego i ciągłego prądu.W przypadku silnika BLDC wszystko, co byłoby wymagane, to prąd proporcjonalny do siły zewnętrznej, co pozwala na bardziej energooszczędne sterowanie.Silniki BLDC mogą również zastępować proste szczotkowane silniki prądu stałego w wózkach golfowych i wózkach inwalidzkich.Oprócz lepszej wydajności silniki BLDC mogą również zapewniać bardziej precyzyjne sterowanie, co z kolei może jeszcze bardziej wydłużyć żywotność baterii.
Silniki BLDC są również idealne do dronów.Ich zdolność do precyzyjnego sterowania sprawia, że szczególnie nadają się do dronów wielowirnikowych, w których położenie drona jest kontrolowane poprzez precyzyjne kontrolowanie prędkości obrotowej każdego wirnika.
5. Dostosowany bezszczotkowy silnik elektryczny:
Często zadawaj pytania:
P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.
P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.
P: Czy masz niestandardową usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.
P: Czy masz oddzielną usługę projektowania silników?
Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.
P: Jaki jest twój czas dostawy?
Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
