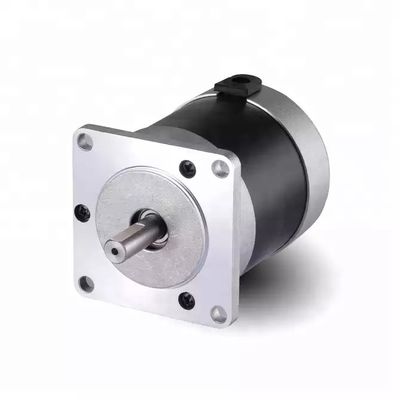

Bezrdzeniowy, bezszczotkowy silnik z przekładnią czołową o niskim poziomie hałasu z planetarną przekładnią redukcyjną

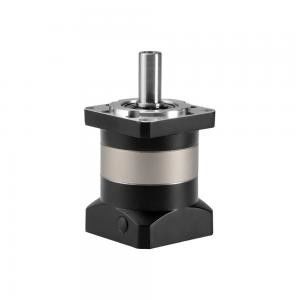

Bezrdzeniowy silnik bezszczotkowy o niskim poziomie hałasu z przekładnią planetarną

Cechy reduktora prędkości montowanego na stopie serii R:

Reduktor przekładni śrubowej serii R:

1. Ponad 35 lat doświadczenia w badaniach i rozwoju oraz produkcji, eksportowaniu motoreduktorów i przemysłowych skrzyń biegów.

2. Standaryzacja serii skrzyń biegów

3. Silne możliwości projektowe dla dużych mocy i niestandardowych skrzyń biegów.

4. Dostawca wysokiej jakości przekładni i sprawdzonych rozwiązań.

5. Ścisły proces kontroli jakości, stabilna jakość.

6. Mniej niż 2% reklamacji jakościowych.

7. Modułowa konstrukcja, krótki czas dostawy.

8. Szybka reakcja i profesjonalne usługi.

Parametry produktu

Specyfikacje				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Parametry techniczne
Maks.Moment obrotowy			Nm	1,5 razy znamionowy moment obrotowy
Moment zatrzymania awaryjnego			Nm	2,5 razy znamionowy moment obrotowy
Maks.Obciążenie promieniowe			N	185	240	400	450	1240	2250
Maks.Obciążenie osiowe			N	150	220	420	430	1000	1500
Sztywność skrętna			Nm/min kąta	0,7	1.8	4.7	4,85	11	35
Maksymalna prędkość wejściowa			obr./min	8000	8000	6000	6000	6000	4000
Znamionowa prędkość wejściowa			obr./min	4500	4000	3500	3500	3500	3000
Hałas			dB	<55	<58	<60	<60	<65	<70
Średni czas życia			h	20000
Wydajność pełnego obciążenia			%	L1≥96% L2≥94%
Luz zwrotny	P1	L1	arcmin	<8	S8	<8	<8	S8	<8
		L2	arcmin	S12	S12	S12	S12	S12	S12
	P2	L1	arcmin	16 funtów	<16	216	S16	<16	16 funtów
		L2	arcmin	S20	20 funtów	<20	<20	S20	<20
Tabela momentów bezwładności	L1	3	kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		4	kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		5	kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		7	kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
		10	kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
	L2	12	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		15	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		16	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		20	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		25	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		28	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		30	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		35	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		40	kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		50	kg*cm2	0,05	0,34	0,58	1,25	11.48	34.02
		70	kg*cm2	0,05	0.^4	0,58	1,25	11.48	34.02
		100	kg*cm2	0,05	0,34	0,58	1,25	11.48	34.02
Parametr techniczny	Poziom	Stosunek		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Znamionowy moment obrotowy	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Stopień ochrony			IP65
Temperatura pracy			90°C ± 10°C
Waga	L1		kg	0,43	0,98	2.3	3.12	7.08	15,5
	L2		kg	0,65	1.26	2,97	3,82	8.7	17

Często zadawaj pytania:

P: Jakie są twoje główne produkty?

Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.

P: Jak wybrać odpowiedni silnik?

Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.

P: Czy masz niestandardową usługę dla swoich standardowych silników?

Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.

P: Czy masz oddzielną usługę projektowania silników?

Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.

P: Jaki jest twój czas dostawy?

Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
