Szczegóły Produktu:
|
| Maksymalny znamionowy moment obrotowy: | 100 Nm | Wilgotność robocza: | ≤85% wilgotności względnej |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy (Nm): | ≤16 | Moment obrotowy: | 2,4-120 kgf. cm |
| Prędkość (obr/min): | 1,6-1620 obr./min | Prąd ciągły(a): | 0,01-1A |
| High Light: | Bezszczotkowy silnik z przekładnią DC 86 mm,bezszczotkowy silnik z przekładnią DC 3000 obr./min,bezszczotkowy silnik z przekładnią Nema34 |
||

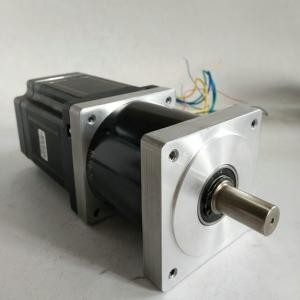

Nema 34 86mm Średnica 3000rpm Bezszczotkowy silnik z przekładnią DC 48v 500w
Zalety silników BLDC:
Silnik BLDC z trzema cewkami na stojanie będzie miał sześć przewodów elektrycznych (po dwa na każdą cewkę) wychodzących z tych cewek.W większości implementacji trzy z tych przewodów będą połączone wewnętrznie, a trzy pozostałe przewody wychodzą z korpusu silnika (w przeciwieństwie do dwóch przewodów wystających z silnika szczotkowego opisanego wcześniej).Okablowanie w obudowie silnika BLDC jest bardziej skomplikowane niż proste podłączenie dodatnich i ujemnych zacisków ogniwa zasilającego;przyjrzymy się bliżej działaniu tych silników podczas drugiej sesji z tej serii.Poniżej podsumowujemy zalety silników BLDC.
Dużą zaletą jest wydajność, ponieważ silniki te mogą sterować w sposób ciągły przy maksymalnej sile obrotowej (momencie obrotowym).Natomiast silniki szczotkowe osiągają maksymalny moment obrotowy tylko w określonych punktach obrotu.Aby silnik szczotkowy zapewniał taki sam moment obrotowy jak model bezszczotkowy, musiałby użyć większych magnesów.Dlatego nawet małe silniki BLDC mogą dostarczać znaczną moc.
Drugą dużą zaletą — związaną z pierwszą — jest sterowalność.Silnikami BLDC można sterować za pomocą mechanizmów sprzężenia zwrotnego, aby dostarczać dokładnie żądany moment obrotowy i prędkość obrotową.Precyzyjne sterowanie z kolei zmniejsza zużycie energii i wytwarzanie ciepła, aw przypadkach, gdy silniki są zasilane bateryjnie, wydłuża żywotność baterii.
Silniki BLDC oferują również wysoką trwałość i niski poziom hałasu elektrycznego dzięki brakowi szczotek.W przypadku silników szczotkowych szczotki i komutator zużywają się w wyniku ciągłego kontaktu w ruchu, a także wytwarzają iskry w miejscu kontaktu.W szczególności szum elektryczny jest wynikiem silnych iskier, które zwykle pojawiają się w miejscach, w których szczotki przechodzą przez szczeliny w komutatorze.Dlatego silniki BLDC są często uważane za preferowane w zastosowaniach, w których ważne jest unikanie zakłóceń elektrycznych.
Główne parametry, którymi należy się kierować przy wyborze bezszczotkowego silnika prądu stałego, są następujące:
Maksymalny moment obrotowy: można go uzyskać, dodając moment obciążenia, moment bezwładności i tarcie.Ponadto na maksymalny moment obrotowy wpływają dodatkowe czynniki, takie jak opór powietrza w szczelinie powietrznej.
Kwadratowy moduł momentu obrotowego: można go w przybliżeniu uznać za ciągły wyjściowy moment obrotowy wymagany do praktycznego zastosowania, określony przez wiele czynników: maksymalny moment obrotowy, moment obciążenia, moment bezwładności, przyspieszenie, opóźnienie i czas pracy itp.
Prędkość: jest to wymagana prędkość, którą można określić zgodnie z trapezoidalną krzywą prędkości silnika, zwykle należy pozostawić margines 10% w obliczeniach.
Bezszczotkowy silnik prądu stałego 86 mm:
| Model FL86BLS71-48V-30220B-3 | ||||||
| Specyfikacja | Jednostka | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 8 | ||||
| Napięcie znamionowe | VDC | 48 | ||||
| Prędkość znamionowa | obr./min | 3000 | ||||
| Znamionowy moment obrotowy | Nm | 0,35 | 0,7 | 1.05 | 1.4 | 2.1 |
| Prąd znamionowy | Ampery | 3 | 6.3 | 9 | 11,5 | 18 |
| Moc znamionowa | W | 110 | 220 | 330 | 440 | 660 |
| Maksymalny moment obrotowy | Nm | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Prąd szczytowy | Ampery | 9 | 19 | 27 | 35 | 54 |
| Powrót EMF | V/Krpm | 13.7 | 13 | 13,5 | 13.7 | 13,5 |
| Stała momentu obrotowego | Nm/A | 0,13 | 0,12 | 0,13 | 0,13 | 0,13 |
| Bezwładność wirnika | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Wzrost | mm | 71 | 84,5 | 98 | 111,5 | 138,5 |
| Waga | Kg | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25～+70℃ | |||||
| temperatura robocza | -15～+50℃ | |||||
| Wilgotność robocza | ≤85% wilgotności względnej | |||||
| Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu korozyjnego, bez gazu łatwopalnego, bez mgły olejowej, bez kurzu | |||||
| Wysokość | 1000m lub mniej | |||||
Specyfikacja elektryczna skrzyni biegów:
| Współczynnik redukcji | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| Liczba biegów | 1 | 3 | |||||||
| Wydajność transmisji | 91% | 82% | |||||||
| Znamionowy moment obrotowy | 50 Nm | 80 Nm | |||||||
| Maksymalny znamionowy moment obrotowy | 100 Nm | 160 Nm | |||||||
| Długość L2 (mm) | 75 | 90 |
|||||||
Specyfikacja silnika JK57BLS:
| Model | ||||||
| Specyfikacja | Jednostka | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 4 | ||||
| Napięcie znamionowe | VDC | 36 | ||||
| Prędkość znamionowa | obr./min | 4000 | ||||
| Znamionowy moment obrotowy | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Prąd znamionowy | Ampery | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Moc znamionowa | W | 23 | 46 | 92 | 138 | 184 |
| Maksymalny moment obrotowy | Nm | 0,16 | 0,33 | 0,66 | 1 | 1.32 |
| Prąd szczytowy | Ampery | 3.5 | 6.8 | 11,5 | 15,5 | 20,5 |
| Powrót EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Stała momentu obrotowego | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Bezwładność wirnika | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Wzrost | mm | 37 | 47 | 67 | 87 | 107 |
| Waga | Kg | 0,33 | 0,44 | 0,75 | 1 | 1,25 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25～+70℃ | |||||
| temperatura robocza | -15～+50℃ | |||||
| Wilgotność robocza | ≤85% wilgotności względnej | |||||
| Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez korozyjnych gazów, bez gazów łatwopalnych, bez mgły olejowej, bez kurzu | |||||
| Wysokość | 1000 metrów lub mniej |
|||||
Często zadawaj pytania:
P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy szczotkowane silniki prądu stałego, szczotkowane motoreduktory prądu stałego, planetarne motoreduktory prądu stałego, bezszczotkowe silniki prądu stałego, silniki krokowe, silniki prądu przemiennego i precyzyjne przekładnie planetarne.Możesz zobaczyć specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić silniki wymagane zgodnie ze specyfikacjami.
P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika do pokazania lub jeśli masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu, daj nam znać. które możemy polecić Odpowiedni silnik zgodnie z Twoimi wymaganiami.
P: Czy masz niestandardową usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować się do twoich wymagań dotyczących napięcia, prędkości, momentu obrotowego i rozmiaru / kształtu wału.Jeśli potrzebujesz dolutować dodatkowe przewody/kable do zacisków lub potrzebujesz dodać złącza, kondensatory lub EMC, możemy również wykonać.
P: Czy masz oddzielną usługę projektowania silników?
Odp .: Tak, chcielibyśmy zaprojektować silnik osobno dla klienta, ale mogą wystąpić pewne koszty opracowania matrycy i koszty projektowania.
P: Jaki jest twój czas dostawy?
Odp .: Ogólnie rzecz biorąc, nasze zwykłe standardowe produkty zajmują 15-30 dni, a nasze produkty niestandardowe trwają dłużej.Ale jesteśmy bardzo elastyczni co do czasu dostawy, który będzie zależał od konkretnego zamówienia.
