Szczegóły Produktu:
|
| Maksymalne przyspieszenie: | 30MM | Zakres częstotliwości: | 200 Hz |
|---|---|---|---|
| Chłodzenie: | Chłodzenie powietrzem | Słowo kluczowe: | Maszyna do testowania wibracji |
| Szok Pulze'a: | sinus | Typ: | Wibracje w 3 osiach |
| Moc: | Elektroniczny | Funkcjonować: | test wibracji |
| High Light: | Tester wibracji,maszyna do testowania wibracji |
||

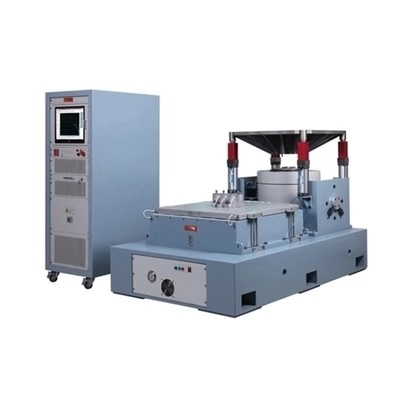

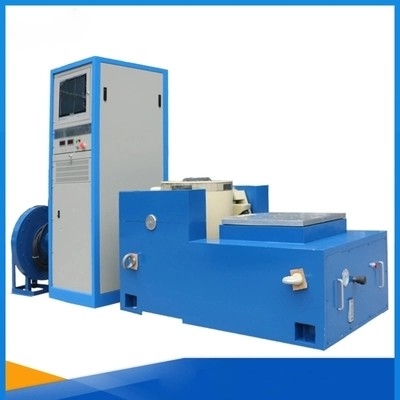

Trójpołączona komora testowa wibracyjna temperatury i wilgotności zapewnia głównie środowisko zmiany temperatury i wilgotności dla badań naukowych i jednostek produkcyjnych, takich jak lotnictwo, lotnictwo, ropa naftowa, przemysł chemiczny, elektronika, komunikacja itp. W tym samym czasie naprężenia wibracyjne elektryczne mogą być nakładane na produkt testowy w komorze testowej w wyznaczonym czasie, aby użytkownicy mogli przeprowadzić kompleksowy test przesiewowy temperatury, wilgotności i wibracji całej maszyny (lub części), urządzeń elektrycznych, instrumentów, materiałów itp., w celu oceny przydatności badanej próbki lub oceny zachowania badanej próbki.W porównaniu z wpływem pojedynczego czynnika może lepiej odzwierciedlać zdolność przystosowania się produktów elektrycznych i elektronicznych do zmian temperatury, wilgotności i wibracji w środowisku transportu i rzeczywistego użytkowania oraz ujawniać wady produktów.
Producent stołu wibracyjnego przyjął strukturę podwójnego obwodu magnetycznego, samodzielnie wygenerowane kręgi szkieletowe, podporę powietrzną i łożyska toczne oraz prowadnicę liniową, izolację czopów zaawansowaną nowoczesną technologię i specjalną technologię, można wykonać w trójosiowej sinusoidalnej osi X, Y, Z test wibracyjny i szerokopasmowy test wibracyjny przypadkowy, uzupełniony klasycznym (półsinusoidalnym, trapezowym, piłokształtnym) testem impulsowym i widmem reakcji na wstrząsy.
Cechy produktu:
1 Staranny projekt szkieletu ruchomej cewki ma wyższą osiową częstotliwość rezonansową pierwszego rzędu.
2 Lekka armatura, wysoka sztywność, częstotliwość 4500 Hz.
3 Komputerowa kontrola linii łączącej, natychmiast przechowuj materiały.
4 Wyświetl wykres kontrolny.
5 Niska rezystancja i wysoka wydajność, wysoka wydajność, niski koszt.
6 Wysoka niezawodność, niski błąd.
Konfiguracja stołu wibracyjnego:
1. Elektryczny system wibracyjny z chłodzeniem powietrzem
2. Elektryczny układ chłodzenia z chłodzeniem wodnym
3. Cyfrowy kontroler losowych wibracji
4. Cyfrowy kontroler drgań sinusoidalnych
| Przedmiot | Specyfikacja |
| Układ generatora drgań elektrodynamicznych | |
| Siła znamionowa (szczytowa) pod sinusoidą | 32KN |
| Siła uderzenia | 64KN |
| Zakres częstotliwości | 200Hz |
| Ciągłe przemieszczanie | 59 mm str |
| Przemieszczenie uderzenia | 59 mm str |
| Maksymalna prędkość znamionowa (szczyt sinusoidalny) | 2 m/s |
| Maksymalne przyspieszenie (grzech) | 0,53 m/s² |
| Średnica ruchomej cewki | 445 mm |
| Dopuszczalny nieobciążony moment obciążenia | 300 N•m |
| Równoważna masa ruchomych części | 301 gr |
| Częstotliwość izolacji drgań osiowych | 2,5Hz |
| Maksymalne obciążenie próbki | 500 kg |
| Upływ strumienia magnetycznego | <10 gausów |
| Rozmiar pionowego testera drgań | 4505 × 2500 × 840 mm (dł. * szer. * wys., bez opakowania) |
| Waga testera drgań pionowych | Około 5800 kg (bez opakowania) |
| Wzmacniacz mocy | |
| Maksymalna moc wyjściowa | 32 kVA |
| S/N (stosunek sygnału do szumu) s-/N | ≥65dB |
| Znamionowe napięcie wyjściowe | 100 V |
| Sprawność konwersji | ≥90% |
| Ochrona systemu | Przepięcie wyjściowe, przepełnienie wyjściowe, przegrzanie wzmacniacza, przemieszczenie stołu wibracyjnego, przesunięcie poziome przemieszczenie, awaria układu chłodzenia, zbyt niskie napięcie wyjściowe, awaria zespołu wzmacniacza, awaria zasilania wzbudzenia, trójfazowe awaria zasilania itp. |
| Rozmiar wzmacniacza mocy | 1720*1200*850mm (dł.*szer.*wys., bez opakowania) |
| Pionowy stół rozsiewający | |
| Rozmiar tabeli | 1100 * 1100 mm |
| Materiał | Stop aluminium |
| Górna częstotliwość robocza | 500 Hz (Sinus) |
| Wentylator | |
| Moc wentylatora | 15 kW |
| Szybkość dmuchania | 22 m3/min |
| Kontroler wibracji | |
| Sprzęt hosta | 2 analogowe napięcie/IEPE/ładowanie elektryczne/TEDS (może być opcjonalne) kanał wejściowy, wbudowane 24-bitowe źródło prądu stałego ADC i IEPE i wzmacniacz ładowania na kanał, 32-bitowy zmiennoprzecinkowy procesor DSP, 1 analogowy kanał wyjściowy napięciowy, rozdzielczość 24 DAC;chropowaty konstrukcja podwozia z przyciskiem zatrzymania awaryjnego i zaciskiem uziemiającym; |
| Oprogramowanie sterujące | * Kontrola losowa: przepustowość testowa 1-5000 Hz, obsługa strategii sterowania wielokanałowego, kontrola losowego limitu kanałów (wycinanie) itp. |
| * Kontrola sinusoidalna: przepustowość testowa 1-5000 hz, w tym stała częstotliwość, stopniowanie, przemiatanie sinusoidalne, obsługa sterowania wielokanałowego strategia, kontrola granic kanału sinusoidalnego (notching), pomiar zniekształceń harmonicznych. |
|
| * Typowy wpływ: obsługa wymagań elektromagnetycznych zgodnie z normami międzynarodowymi. | |
| * Wyszukiwanie rezonansu i przebywanie | |
| Czujnik przyspieszenia | |
| Sprzęt hosta | Czułość 30 sztuk/g, pasmo przenoszenia 0,5-7000 Hz, przebieg 500 g, waga 10 g, boczne wyjście, 6-metrowy dedykowany niski poziom hałasu kabel; zakres temperatur -40°~160° |
| Komputer | |
| Model | LENOVO M4500 |
| Skonfiguruj | I3-4170-3,7 GHz/DDR3-4 GB/500 GB/17 cali |
