Szczegóły Produktu:
|
| Pionowy tester drgań: | Około 5800 kg | Szok Pulze'a: | sinus |
|---|---|---|---|
| Typ: | Wibracje w 3 osiach | Moc: | Elektroniczny |
| Maksymalne przyspieszenie: | 30MM | Zakres częstotliwości: | 200 Hz |
| Chłodzenie: | Chłodzenie powietrzem | Słowo kluczowe: | Maszyna do testowania wibracji |
| High Light: | Tester wibracji,maszyna do testowania wibracji |
||

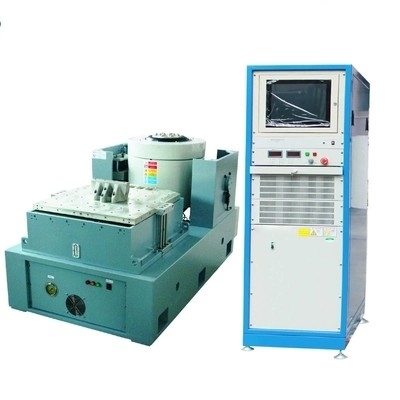

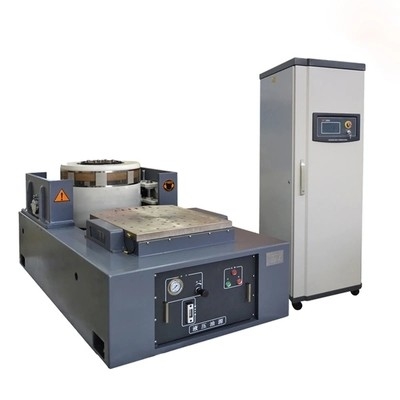

Zintegrowana maszyna do badania wytrzymałości na wibracje 32 KVA 3-osiowa przeciwwybuchowa
Zaleta systemu kontroli wibracji:
A. Pierwsza krajowa produkcja, z międzynarodowym głównym nurtem cyfrowego instrumentu kontroli wibracji, z wieloletnią akumulacją technologii i doskonałą technologią sterowania, rynek zainstalował ponad 5000 jednostek;
B. Sterowanie w pętli zamkniętej jest realizowane przez procesor DSP, a komputer PC jest niezależny od pętli sterowania, co zapewnia działanie systemu sterowania w czasie rzeczywistym i wysoką wydajność.
C. Niski poziom szumów Proces projektowania 24-bitowych przetworników ADC i DAC, 32 zmiennoprzecinkowych DSP, o zakresie dynamicznym większym niż 120dB.
D. Dynamiczny zakres sterowania stochastycznego jest większy niż 90dB.
E. Zakres częstotliwości sterowany sinusoidalnie do 10 000 Hz, zakres częstotliwości sterowany losowo do 20000 Hz.
F. Liczba linii widmowych w losowym teście może wynosić do 6400 linii.
G. 13 rodzajów funkcji kontrolnych, które pomogą ci łatwo wykonać wszystkie rodzaje testów wibracyjnych.
H. Sinusoidalny plus losowy szerokopasmowy zewnętrzny sinus.
I. Aż 20 kontroli bezpieczeństwa i ustawień blokujących, aby zmaksymalizować bezpieczeństwo testerów, próbek testowych i stołu wytrząsającego
sprzęt.
Oprogramowanie J. PC jest oparte na systemie operacyjnym Windows, interfejsie graficznym, bogatym oknie, typie kursora, czcionce, kolorze itd. można je łatwo modyfikować.
K. Profesjonalne raporty z testów mogą być generowane automatycznie po zakończeniu testu w formacie obsługującym Word, PDF i druk bezpośredni.
| Przedmiot | Specyfikacja |
| Układ generatora drgań elektrodynamicznych | |
| Siła znamionowa (szczytowa) pod sinusoidą | 32KN |
| Siła uderzenia | 64KN |
| Zakres częstotliwości | 200Hz |
| Ciągłe przemieszczanie | 59 mm str |
| Przemieszczenie uderzenia | 59 mm str |
| Maksymalna prędkość znamionowa (szczyt sinusoidalny) | 2 m/s |
| Maksymalne przyspieszenie (grzech) | 0,53 m/s² |
| Średnica ruchomej cewki | 445 mm |
| Dopuszczalny nieobciążony moment obciążenia | 300 N•m |
| Równoważna masa ruchomych części | 301 gr |
| Częstotliwość izolacji drgań osiowych | 2,5Hz |
| Maksymalne obciążenie próbki | 500 kg |
| Upływ strumienia magnetycznego | <10 gausów |
| Rozmiar pionowego testera drgań | 4505 × 2500 × 840 mm (dł. * szer. * wys., bez opakowania) |
| Waga testera drgań pionowych | Około 5800 kg (bez opakowania) |
| Wzmacniacz mocy | |
| Maksymalna moc wyjściowa | 32 kVA |
| S/N (stosunek sygnału do szumu) s-/N | ≥65dB |
| Znamionowe napięcie wyjściowe | 100 V |
| Sprawność konwersji | ≥90% |
| Ochrona systemu | Przepięcie wyjściowe, przepełnienie wyjściowe, przegrzanie wzmacniacza, przemieszczenie stołu wibracyjnego, przesunięcie poziome przemieszczenie, awaria układu chłodzenia, zbyt niskie napięcie wyjściowe, awaria zespołu wzmacniacza, awaria zasilania wzbudzenia, trójfazowe awaria zasilania itp. |
| Rozmiar wzmacniacza mocy | 1720*1200*850mm (dł.*szer.*wys., bez opakowania) |
| Pionowy stół rozsiewający | |
| Rozmiar tabeli | 1100 * 1100 mm |
| Materiał | Stop aluminium |
| Górna częstotliwość robocza | 500 Hz (Sinus) |
| Wentylator | |
| Moc wentylatora | 15 kW |
| Szybkość dmuchania | 22 m3/min |
| Kontroler wibracji | |
| Sprzęt hosta | 2 analogowe napięcie/IEPE/ładowanie elektryczne/TEDS (może być opcjonalne) kanał wejściowy, wbudowane 24-bitowe źródło prądu stałego ADC i IEPE i wzmacniacz ładowania na kanał, 32-bitowy zmiennoprzecinkowy procesor DSP, 1 analogowy kanał wyjściowy napięciowy, rozdzielczość 24 DAC;chropowaty konstrukcja podwozia z przyciskiem zatrzymania awaryjnego i zaciskiem uziemiającym; |
| Oprogramowanie sterujące | * Kontrola losowa: przepustowość testowa 1-5000 Hz, obsługa strategii sterowania wielokanałowego, kontrola losowego limitu kanałów (wycinanie) itp. |
| * Kontrola sinusoidalna: przepustowość testowa 1-5000 hz, w tym stała częstotliwość, stopniowanie, przemiatanie sinusoidalne, obsługa sterowania wielokanałowego strategia, kontrola granic kanału sinusoidalnego (notching), pomiar zniekształceń harmonicznych. |
|
| * Typowy wpływ: obsługa wymagań elektromagnetycznych zgodnie z normami międzynarodowymi. | |
| * Wyszukiwanie rezonansu i przebywanie | |
| Czujnik przyspieszenia | |
| Sprzęt hosta | Czułość 30 sztuk/g, pasmo przenoszenia 0,5-7000 Hz, przebieg 500 g, waga 10 g, boczne wyjście, 6-metrowy dedykowany niski poziom hałasu kabel; zakres temperatur -40°~160° |
| Komputer | |
| Model | LENOVO M4500 |
| Skonfiguruj | I3-4170-3,7 GHz/DDR3-4 GB/500 GB/17 cali |
Aplikacja:
Stół wibracyjny elektromagnetyczny jest szeroko stosowany w przemyśle obronnym, lotniczym, lotniczym, komunikacyjnym, elektronicznym, samochodowym, AGD i innych gałęziach przemysłu.Ten typ sprzętu służy do wykrywania wczesnych usterek, symulacji rzeczywistych warunków pracy i testu wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość zastosowania jest oczywista, efekt testu jest niezwykły i niezawodny.Fala sinusoidalna, FM, przemiatanie, programowalny, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulacja amplitudy, kontrola czasu, pełne sterowanie komputerowe, proste stałe przyspieszenie/stała amplituda.Sprzęt dzięki ciągłej awarii 3 miesiące testów, stabilna wydajność, niezawodna jakość.
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
