Szczegóły Produktu:
|
| Sinusoidalny ciąg: | 600kgf | Kontynuacja przemieszczenia: | 51 mm |
|---|---|---|---|
| Maksymalne przyspieszenie: | 981m/s2 | Pozwól na ekscentryczny moment: | >190Nm |
| Zakres częstotliwości: | 5 ~ 2000 Hz | Maximum Speed: | 2m/s |
| Średnica cewki ruchomej: | Φ150mm | Maksymalne obciążenie: | 120 kg (Żądanie klienta 45 kg) |
| High Light: | Tester wibracji,maszyna do testowania wibracji |
||

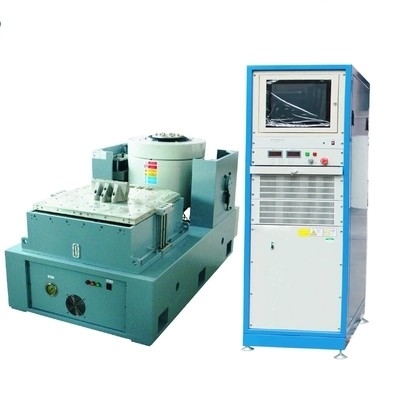

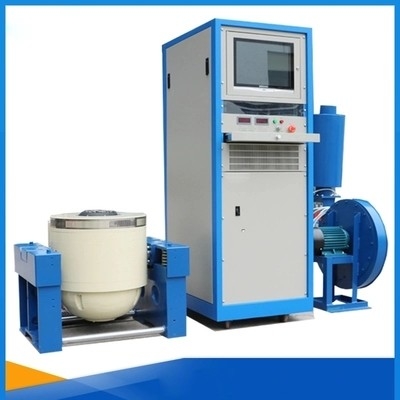

Wzmacniacz stołu do testowania wibracji pionowych / poziomych OEM o mocy wyjściowej 8 kVA
Wysoka częstotliwość rezonansowa pierwszego rzędu i szeroka częstotliwość użytkowania:
Zoptymalizuj projekt struktury szkieletu twornika, szczególnie wzmocnij konstrukcję słabych ogniw, takich jak płyta kątowa przenoszenia siły szkieletu tradycyjnej konstrukcji twornika, co skutecznie poprawia sztywność przenoszenia siły.Nowa konstrukcja cylindra pierścieniowego wzmacnia otwór klejowy i zwiększa sztywność uzwojenia.Znacząco zwiększono częstotliwość rezonansową pierwszego rzędu ruchomej cewki, przekraczając międzynarodową podobną jakość
Wysoka niezawodność uzwojenia twornika:
Oryginalna nowa struktura i nowy proces pierścienia wzmacniającego uzwojenie twornika znacznie poprawiają odporność na wibracje niezawodności uzwojenia twornika w środowisku pracy o dużym ciągu, wibracjach o dużym przyspieszeniu, wstrząsach i wysokiej temperaturze.
Chłodzenie powietrzem o wysokiej wydajności:
Innowacyjna konstrukcja tunelu powietrza chłodzącego: ulepszona konstrukcja wlotu powietrza, górny pierścień magnetyczny zastępuje wlot powietrza z okrągłym otworem;cewka wzbudzająca przyjmuje kanał powietrzny o strukturze plastra miodu, a środkowy pierścień magnetyczny przyjmuje wiatr z podwójnym przepływem powietrza. Tor i dolny pierścień magnetyczny przyjmują nową strukturę, taką jak kanał powietrzny w kształcie klina, co znacznie poprawia efekt chłodzenia.
.Test drgań sinusoidalnych:
Parametry kontrolne testu wibracji sinusoidalnych to głównie dwa, a mianowicie częstotliwość i amplituda.Zgodnie ze zmianą częstotliwości i niezmiennikiem podzielonym na stałą częstotliwość i przemiatanie dwa.Test stałej częstotliwości jest używany głównie do:
A) Przetwarzanie częstotliwości rezonansowej: częstotliwość drgań produktu znaleziona w częstotliwości pozornej częstotliwości rezonansowej, przepisy dotyczące parametrów drgań amplitudy drgań w celu oceny odporności produktu na drgania rezonansowe.
B) Odporność na przetwarzanie ze stałą częstotliwością: W znanym produkcie przy użyciu warunków otoczenia o częstotliwości drgań, można zastosować do określenia częstotliwości test wibracyjny, którego celem jest ocena produktu przy danej częstotliwości ryzyka, aby wytrzymać wibracje.
Parametry wydajności systemu
| Stół wibracyjny | |
| Pchnięcie sinusoidalne | 600kgf |
| Losowy ciąg | 600kgf |
| Siła uderzenia | 1200kgf |
| Zakres częstotliwości | 5 ~ 2000 Hz |
| Ciągłe przemieszczanie | 51 mm |
| Wpływ przemieszczenia | 51 mm |
| Maksymalna prędkość | 2 m/s |
| Maksymalne przyspieszenie | 981m/s2 |
| Średnica cewki ruchomej | Φ150mm |
| Pozwól na ekscentryczny moment | >190Nm |
| Załaduj punkt połączenia | 6 punktów |
| Równoważna masa ruchomych części | 6 kg |
| Rozmiar wkrętów do blatów (standard) | M8 |
| Tabela układu śrub (średnica, obwód) | 8 na Φ100mm, 8 na Φ200mm. |
| Częstotliwość izolacji osiowej | <3 Hz |
| Maksymalne obciążenie | 120 kg (na życzenie klienta 45 kg) |
| Upływ strumienia magnetycznego | <1mT |
| Wymiary (bez opakowania) (dł. × szer. × wys.) | 1600 mm × 985 mm × 850 mm |
| Stół wibracyjny Waga | 1850 kg |
| Wyjście wzmacniacza | 8 kVA |
| SNR | >65dB |
| Ochrona systemu | Cały wzmacniacz mocy ma: przepięcie sieciowe, fazę sieci podnapięciowej, awarię logiczną, zabezpieczenie modułu mocy, temperaturę modułu mocy, przetężenie wyjściowe, przepięcie wyjściowe, zasilanie, jednostki przemieszczenia, temperaturę korpusu jednostki, zewnętrzne połączenie itp. obwód ochronny, gdy wystąpi jakakolwiek usterka, wyłącz wyjście, alarm dźwiękowy i świetlny.Oprócz powyższego zabezpieczenia posiada również funkcję ochronną wartości RMS zabezpieczenia z tolerancją, urządzenia zatrzymania awaryjnego np. poprawiające bieg. |
| Znamionowe napięcie wyjściowe | 120 Vrms |
| Sprawność wzmacniacza | >95% |
| Wentylator | |
| Moc | 0,75 kW |
| Przepływ powietrza | 0,3m3/s |
| Średnica kanału | 120 mm |
| Ciśnienie | 0,048kgf/cm2 |
| Stół rozkładany w pionie | |
| Rozmiar tabeli | 600 mm × 600 mm |
| Równoważna masa | 23 kg |
| Górna częstotliwość | 2000 Hz |
| Materiały na blaty | Aluminium |
| Zjeżdżalnia pozioma | |
| Rozmiar tabeli | 600 mm × 600 mm |
| Grubość | 30mm |
| Waga blatów | 36 kg |
| Częstotliwość | 2000 Hz |
| Numer łożyska | 1 |
| Ciężar nośny | 0,58kg |
| Waga złącza | 1,4 kg |
| Maksymalne obciążenie | 300 kg |
| Materiały na blaty | Aluminium |
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
Osoba kontaktowa: Ms Kris
Tel: +8613049739311
