Szczegóły Produktu:
|
| Napięcie impulsowe: | AC 1kv/1.2-50us (szczyt) Lmin | Znamionowy prąd testowy: | ≥10000A |
|---|---|---|---|
| Zakres akwizycji napięcia: | 0-1000v | Rozdzielczość napięcia: | 0,01 V |
| Maksymalny czas trwania prądu roboczego: | ≥10ms5.5. | Dokładność pomiaru temperatury: | ≤±1,5ºC |
| Nazwa handlowa: | GSKA | Orzecznictwo: | CE SGS ROHS UL CE |
| High Light: | Komora wilgotności środowiska,komora do badania wilgotności |
||

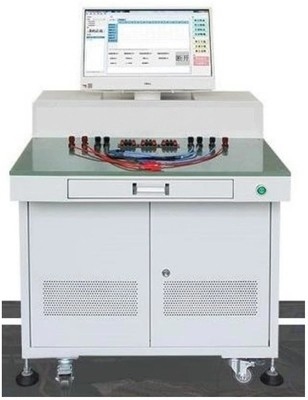

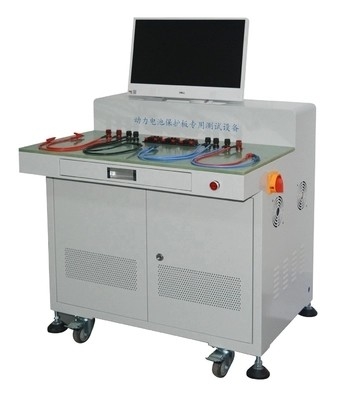

Tester zwarć napięcia impulsowego AC 1KV do baterii litowej
Użycie produktu:
Sprzęt do zwarcia akumulatorów jest używany głównie do testu weryfikacji bezpieczeństwa ogniw akumulatorów mocy, monomerów, modułów, zestawów akumulatorów na poziomie PACK i części konstrukcyjnych nowych projektów energetycznych.Symuluj sytuację zwarciową ogniw akumulatorowych, ogniw, modułów i zestawów akumulatorów na poziomie PACK podczas użytkowania, transportu i przechowywania, aby ocenić poziom bezpieczeństwa akumulatorów.Prezentuj rzeczywiste wykorzystanie akumulatorów lub systemów w laboratorium, znajduj i rozwiązuj problemy, optymalizuj projekty produktów i poprawiaj jakość produktów
Instrukcja obsługi:
1. Zastosowanie sprzętu do zwarć akumulatorów: Stosowany jest głównie do testu weryfikacji bezpieczeństwa ogniw akumulatorów mocy, monomerów, modułów, PACK i innych akumulatorów oraz części konstrukcyjnych nowych projektów energetycznych.Symuluj sytuację zwarciową ogniw baterii, monomerów, modułów i zestawów baterii PACK podczas użytkowania, transportu i przechowywania, aby ocenić poziom bezpieczeństwa baterii.Prezentuj rzeczywiste wykorzystanie akumulatorów lub systemów w laboratorium, znajduj i rozwiązuj problemy, optymalizuj projekty produktów i poprawiaj jakość produktów.
2. Sprzęt przeciwzwarciowy zestawu akumulatorów składa się ze skrzynki kontrolnej zwarcia, urządzenia do gaszenia łuku próżniowego, okablowania zacisków zwarciowych, systemu akwizycji danych i komputera do analizy danych.
Przegląd konstrukcji urządzeń przeciwzwarciowych akumulatorów:
Sprzęt zwarciowy został zaprojektowany w oparciu o wymagania różnych standardów testowania zwarć akumulatorów, to znaczy spełnia CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc / T 743 i „Plan 863i” Projekty oszczędzania energii i pojazdów nowej energii - Specyfikacje testu wydajności akumulatora litowo-jonowego EV 2008 i inne standardy;zwieracze muszą spełniać zakres rezystancji wewnętrznej zgodnie z normą <5m lub >5m2&<10m lub >10m2&<20m lub >40m&<50m lub >80m&100m2, aby uzyskać maksymalny prąd zwarciowy badania;konstrukcja obwodu urządzenia zwierającego może również wytrzymać wpływ dużego prądu 16000A, dlatego wybieramy odsysanie mechaniczne klasy przemysłowej
spełniają normę:
1. CB31467.3 „Zestawy i systemy akumulatorów litowo-jonowych do pojazdów elektrycznych nr 3: Wymagania bezpieczeństwa i metody badań”
2.CB/T 31485-2015 „Wymogi bezpieczeństwa i metody badań akumulatorów zasilających do pojazdów elektrycznych”
QC/ T 743-2006 „Akumulatory litowo-jonowe do pojazdów elektrycznych”
CB/T 18332-2015 „Baterie cynkowo-powietrzne do pojazdów elektrycznych”
5. Ji 2580-2013 „Normy bezpieczeństwa akumulatorów pojazdów elektrycznych”
6. SAND99-0497 „Amerykański standard testu akumulatora samochodowego”
7. SAE J2464 „Test bezpieczeństwa i nadużyć dotyczących ładowania pojazdów elektrycznych i hybrydowych oraz magazynowania energii”
8. SAE J2929-2013 „Norma bezpieczeństwa dla akumulatorowych układów napędowych pojazdów elektrycznych i hybrydowych”.Akumulator litowo-jonowy” i
inne standardy testowe
| parametr techniczny | |
| Napięcie impulsowe | AC 1kv/1.2-50us (szczyt) lmin |
| Charakterystyka działania | Napięcie wciągania w stanie zimnym 66%Us |
| Wiaderko napięcia zwalniania na zimno 30%Us,*5%Us | |
| Czas akcji | Czas wciągnięcia/czas zwolnienia: 20ms |
| Maksymalny czas trwania prądu roboczego | ≥10ms5.5. |
| Zakres akwizycji napięcia | 0-1000v |
| Rozdzielczość napięcia | 0,01 V |
| Dokładność pomiaru napięcia | ±0,5% (pełna skala) |
| Kanał ustawiania napięcia | Standardowy 1 kanał, izolowany między kanałami, może obsługiwać rozszerzenie |
| Znamionowy prąd probierczy | ≥10000A |
| Maksymalny prąd roboczy | ≥15000A |
| Maksymalny prąd impulsowy | ≥16000A |
| Bieżący zakres akwizycji | 0-15000A |
| Dokładność pomiaru prądu | 1000A-15000A, dokładność wynosi ± 0,5% |
| Bieżąca rozdzielczość | 0,1A |
| Bieżący kanał pozyskiwania | Standardowy 1 kanał, izolowany między kanałami, może obsługiwać rozszerzenie |
| Zakres akwizycji temperatury | -200-1350ºC |
| Dokładność pomiaru temperatury | ≤±1,5ºC |
| kanał akwizycji temperatury | Standardowe 12 kanałów, izolowanych między kanałami, może obsługiwać rozszerzenie |
| Częstotliwość zbierania danych | 7.19.1.10mslhr, można ustawić 19 rodzajów (jeśli kanał testowy jest większy niż 15 kanałów w tym samym czasie, częstotliwość akwizycji można ustawić jako 20 ms-1 godz.) |
| 7.19.2.Ze względu na dużą częstotliwość zbierania danych odczyt danych i rejestrowane przez urządzenie w czasie rzeczywistym mogą być zgodne z danymi rzeczywistymi |
|
| Dokładność nagrywania czasu pracy | ≤±0,1% (pełna skala) |
| Dane testowe | Dane dotyczące napięcia/prądu/temperatury są wyświetlane i zapisywane na sterowniku oprogramowanie w czasie rzeczywistym, a krzywa napięcia/prądu/temperatury/czasu jest automatycznie rysowane |
| sposób kontrolować | Za pomocą zdalnego sterowania ekranem dotykowym + pilota + komputera (dla danych analiza i monitoring wideo) |
| zwarcie | Wciąganie mechaniczne (wciąganie pneumatyczne stycznika, synchroniczne wymuszone odłączanie urządzenie po odłączeniu) + próżniowe urządzenie do gaszenia łuku |
| Stan odcięcia zwarcia | Zwarcie można przerwać poprzez ustawienie parametrów napięciowych i czasowych |
| Rezystancja obwodu urządzenia | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, odpowiadające znamionowe prądy testowe spełniają odpowiednio 10000A, 10000A, 5000A, 5000A, 3000A. Obejmuje komponenty elektryczne wewnątrz i na zewnątrz urządzenia + elementy wewnętrzne rezystancja kabla + rezystancja wewnętrzna oprawy. |
| Zwarcie okablowania zacisków | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, po 1 parze, Długość niewłaściwej linki wynosi co najmniej 6 metrów, a łącznie jest 5 par. Pole przekroju poprzecznego miękkiego drutu miedzianego na końcu wyjściowym urządzenia nie jest mniej niż 2000 mm² |
| Tryb przełączania rezystancji wewnętrznej zwarcia | Ręczne przełączanie, jeden koniec przewodu zwarciowego to przelotowy nos, które można zamocować za pomocą śrub z otworami na śruby stycznika, a drugi koniec to zacisk akumulatora z miedzianymi zaciskami, który można bezpośrednio zacisnąć dodatnie i ujemne bieguny baterii do wymiany Można ją wymienić wystarczy usunąć śruby mocujące |
| Czas odpowiedzi testu zwarciowego (zwarcie od początku do zamknięcia do pełnego zamknięcia) |
≤10 ms |
| Żywotność mechaniczna | 300 000 razy |
| Żywotność elektryczna | 50 000 razy |
| Odległość zdalnego sterowania | Brak solidnej bariery 10m |
| czas zwarcia | Można ustawić 0-9999H59M59S |
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
