Szczegóły Produktu:
|
| Miejsce pochodzenia: | Guangdong, Chiny | Nazwa produktu: | IEC62133 Maszyna do testowania zwarć akumulatorów |
|---|---|---|---|
| Moc: | Elektroniczny, 220 V, 50 Hz / Dostosowany | Dostosowane wsparcie: | OBM |
| Efektywna wysokość upadku: | 300 ~ 1800 mm | Zakres upuszczania: | 500*600*250MM |
| Nazwa handlowa: | GSKA | Orzecznictwo: | CE SGS ROHS UL CE |
| High Light: | Tester wibracji,maszyna do testowania wibracji |
||

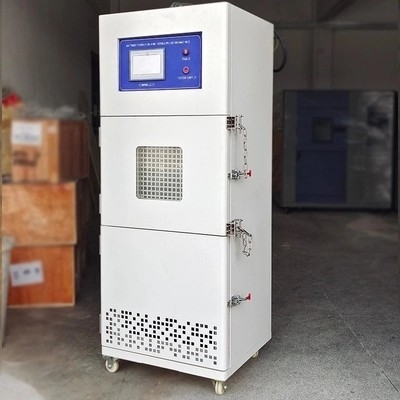

Bateria wysokiej jakości tester zwarć zasilania IEC62133 220V 50hz
Opis produktu:
Zdalnie sterowane urządzenia zwarciowe o dużym prądzie są zaprojektowane zgodnie ze standardowymi wymaganiami różnego rodzaju testu zwarcia akumulatora. Ma zastosowanie do wielu standardowych specyfikacji, takich jak GB IEC EN UN38.3 UL QC/T 743-2006 Akumulator litowo-jonowy do pojazdu elektrycznego , Akumulator litowo-jonowy i system do pojazdów elektrycznych część 3: Wymagania bezpieczeństwa i metody testowania, „Plan 863” Oszczędzanie energii i nowe pojazdy energetyczne - główne projekty pojazdów elektrycznych - specyfikacja testu wydajności akumulatora litowo-jonowego EV z 2008 r. itp. Zgodnie ze standardowymi wymaganiami, urządzenie zwarciowe musi być zgodne z zakresem rezystancji wewnętrznej <5mΩ (lub 20mΩ), tak aby zmierzony został maksymalny prąd zwarciowy wymagany do testu.
Opis projektu urządzenia: To urządzenie zostało zaprojektowane zgodnie ze standardowymi wymaganiami
różnego rodzaju testu zwarcia baterii, tak aby maksymalne zwarcie
Prąd, który jest wymagany do testu, zostanie zmierzony.
Poza tym urządzenie zwarciowe musi być również w stanie wytrzymać duży wpływ prądu. Dlatego wybieramy stycznik elektromagnetyczny prądu stałego na poziomie przemysłowym, końcówkę okablowania z czystej miedzi i wewnętrzną płytkę miedzianą do odchylania, które skutecznie poprawiają efekt chłodzenia i zapewniają bezpieczeństwo zwarcia o dużym prądzie urządzenie obwodu, skutecznie zmniejsza utratę sprzętu testowego, zapewnia dokładność danych testowych.
Metoda sterowania: przyjmuje tryb sterowania interfejsem człowiek-maszyna PLC. Użyj stycznika przekaźnika jako elementu przełączającego, ustaw warunki testowe na interfejsie PLC.Zadziałanie styczników powoduje powstanie silnego prądu zwarciowego, który osiąga wartość prądu wymaganego przez test. Rezystancja pętli w procesie (tj. rezystancja stycznika + okablowanie stykowe + zacisk akumulatora) jest mniejsza niż 5mΩ (lub 20mΩ).Maksymalny prąd zwarciowy, jaki może wytrzymać obwód testowy, wynosi 5000 A.Temperatura powierzchni akumulatora, dane dotyczące zmiany napięcia i zmiany prądu są wykrywane przez element zbierający i przekazywane z powrotem do głównego programu sterującego PLC.
Standard:
QC/T 743-2006 Akumulator litowo-jonowy do pojazdów elektrycznych
QC/T 744-2006 Akumulatory metalowo-niklowe do pojazdów elektrycznych
GB/T 31467.3-2015 Akumulator litowo-jonowy i system do pojazdów elektrycznych — Część 3: Wymagania bezpieczeństwa i metody badań
GB/T 31485-2015 Wymagania bezpieczeństwa i metody badań akumulatorów zasilających do pojazdów elektrycznych
GB/T 31241-2014 Wymagania bezpieczeństwa dotyczące baterii litowo-jonowej i zestawu baterii do przenośnych produktów elektronicznych
GB/T 8897.4-2008 Część 4 podstawowych wymagań bezpieczeństwa baterii litowych
YD/T 2344.1-2011 Baterie litowo-żelazowo-fosforanowe do komunikacji - część pierwsza: zintegrowane baterie
GB/T 21966-2008 Wymagania bezpieczeństwa dla baterii litowych i baterii w transporcie
MT/T 1051-2007 Akumulator litowo-jonowy do lampy górniczej
YD 1268-2003 Wymagania bezpieczeństwa i metody badań baterii litowych i ładowarek telefonów komórkowych
GB/T 19521.11-2005 Kodeks bezpieczeństwa dotyczący kontroli niebezpiecznych cech pakietu baterii litowych
YDB 032-2009 Zapasowy akumulator litowo-jonowy do komunikacji
Norma UL 1642:2012 dotycząca baterii litowych
UL 2054: 2012 Akumulator do użytku domowego i komercyjnego
UN38.3(2012) Zalecenia dotyczące transportu towarów niebezpiecznych - Podręcznik testowy i standardowy część 3
IEC62133-201 Wymagania bezpieczeństwa dotyczące baterii i akumulatorów z elektrolitami alkalicznymi lub niekwasowymi
IEC 62281: 2004 Wymagania bezpieczeństwa dotyczące podstawowej baterii litowej i zestawu baterii podczas transportu
IEC 60086: 2007 Bateria podstawowa, część 4, wymagania bezpieczeństwa baterii litowej
Parametry wydajności:
| Model produktu: | ABSC-N (standardowy lub dostosowany) |
| Temp.Kontrola: | Temperatura pokojowa |
| Napięcie udarowe: | AC 1 kV/1,2 ~ 50 μs (napięcie szczytowe) 1 min |
| Napięcie testowe: | 0~100V |
| Prąd zwarcia: | 500 ~ 1000A |
| Czas odpowiedzi DC: | ≤5μs |
| Impedancja wewnętrzna: | ≤5mΩ |
| Czas działania: | Czas działania / czas zwolnienia ≥30ms |
| Charakterystyka operacyjna: |
Napięcie przyciągania w stanie zimnym ≥ 66%Us, Napięcie zwalniania w stanie zimnym ≥30%Us, ≤5%Us |
| Rozmiar wnętrza: | S500xW500xG500mm |
| Rozmiar zewnętrzny: | S680xW1600xG830mm |
| Ciężar maszyny: | 80kg |
| Zasilacz: | AC220V, 50Hz/60Hz |
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub Internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
