Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|---|---|
| Częstotliwość: | 5~3500 Hz | losowa siła: | 30KN |
| materiał stołu poślizgowego: | Stop aluminium | Moc: | 40 kW |
| siła sinusoidalna: | 30KN | Średnica amortyzacji: | 240 mm |
| High Light: | Wibrator elektryczny SGS,wibrator elektryczny 3500 Hz,maszyna do badania wibracji 30 KN |
||

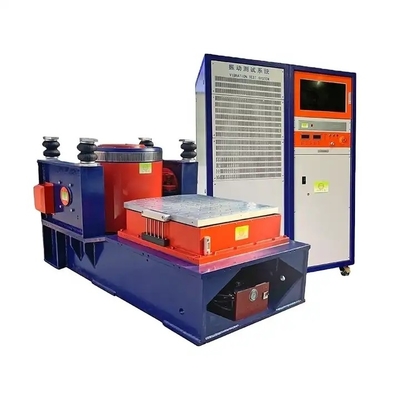

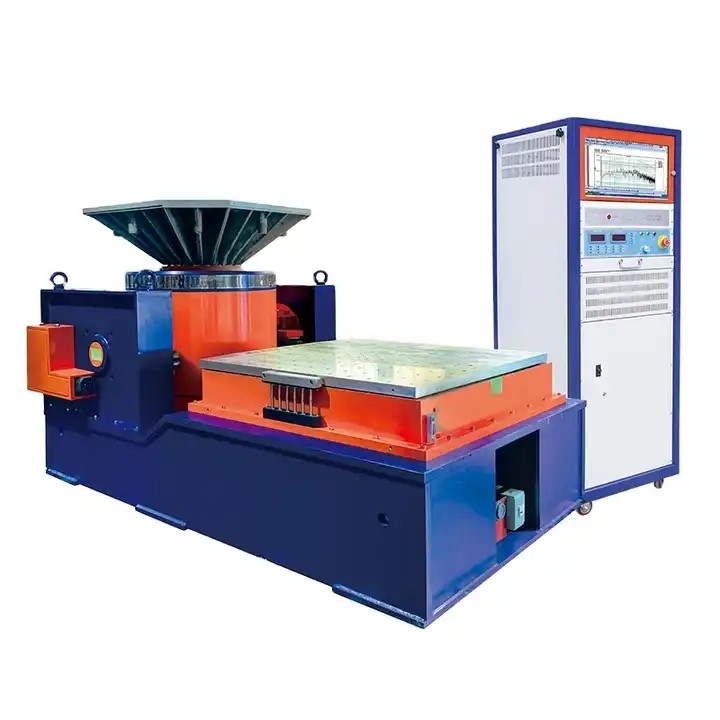

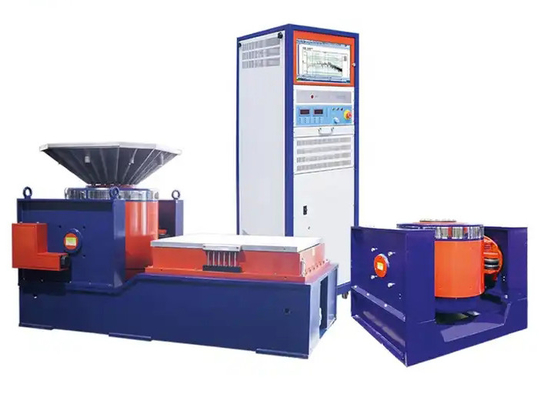

Wibrator elektryczny chłodzony powietrzem z certyfikatem CE
System testów wibracyjnych chłodzonych powietrzem ma wiele zalet, takich jak szeroka częstotliwość, wskaźnik doskonałości, wysoka niezawodność, mała powierzchnia podłogi, wygodny ruch i prosta obsługa.W tej serii dostępnych jest wiele różnych typów stołów wibracyjnych.zakres siły wzbudzenia od 1kN do 70kN i max.Ładowność od 120kg do 1000kg.Szeroko stosowany w lotnictwie, lotnictwie, obronie, komunikacji statków, motoryzacji, elektronice, elektryce, sprzęcie gospodarstwa domowego i innych dziedzinach. Może zapewnić kompleksowy sprzęt testowy do klimatu i mechaniki.System składa się z wytrząsarki wibracyjnej, wzmacniacza mocy, wentylatora chłodzącego.
Charakterystyka wydajności
- Wymuszone chłodzenie powietrzem
- Losowa i sinusoidalna siła wzbudzenia 1:1
- Wartość międzyszczytowa przemieszczenia do 100 mm
- Czopowa poduszka powietrzna ma dobry efekt izolacji
- Podwójna konstrukcja obwodu magnetycznego, niski wyciek strumienia magnetycznego, jednolite pole magnetyczne
- Zakres siły wzbudzenia sinusoidalnego: 1kN ~ 70kN
- Podwójna sinusoidalna siła uderzenia (trzykrotnie większa niż 2 tony)
- Lekka dynamiczna cewka, zoptymalizowana konstrukcja, duża odporność na wibracje
- Środkowa poduszka powietrzna ma dużą nośność i dobrą wydajność przy niskiej częstotliwości.
- Konfigurowalny slajd poziomy
- Wentylator ma dobry efekt chłodzenia i niski poziom hałasu
- Częstotliwość użytkowania może zaczynać się od 1 Hz
Wydajność systemu
-Wysoka częstotliwość rezonansowa pierwszego rzędu i szeroka częstotliwość użytkowania
Zoptymalizuj projekt struktury szkieletu twornika, szczególnie wzmocnij konstrukcję słabych ogniw, takich jak płyta kątowa przenoszenia siły szkieletu tradycyjnej konstrukcji twornika, co skutecznie poprawia sztywność przenoszenia siły.Nowa konstrukcja cylindra pierścieniowego wzmacnia otwór klejowy i zwiększa sztywność uzwojenia.Znacząco zwiększono częstotliwość rezonansową pierwszego rzędu ruchomej cewki, przekraczając międzynarodową podobną jakość
|
Wibrator Model |
GS-98Y |
GS-99Y | GS-100Y |
GS-101Y |
|
Częstotliwość Zasięg (Hz) |
5-4500 | 5-3500 | 5-3500 | 5-3000 |
|
Siła sinusoidalna (KN) |
3 | 6 | 10 | 20 |
|
Losowa siła (KN) |
3 | 6 | 10 | 20 |
|
Zaszokować Siła (KN) |
6 | 12 | 20 | 40/60∗ |
|
Maks.(m/s2) przyśpieszenie |
980 | 980 | 980 | 980 |
|
Maks.prędkość (SM) |
2 | 2 | 2 | 2 |
|
Maks. (mmp-p) Przemieszczenie |
25/40 | 51 | 51 | 51/76 |
|
Maks.obciążenie (Kg) |
70/120 | 200 | 200 | 300 |
| Częstotliwość rezonansowa zawieszenia (Hz) | 3 | 3 | 3 | 3 |
|
Korpus shakera Model |
JQ-03 | JQ-06 | JQ-10 | JQ-20 |
| Masa części ruchomej (kg) | 3 | 6 | 10 | 23 |
|
Armatura Średnica (mm) |
150 | 230 | 240 | 335 |
|
Dopuszczalny ekscentryk moment(n*m) |
196 | 300 | 300 | 490 |
|
Rozmiar zewnętrzny (mm) |
720*660* 540 |
790*700* 550 |
900*810* 570 |
1080*990* 860 |
|
Waga shakera
|
454 | 620 | 1150 | 1600 |
|
Wzmacniacz mocy Model |
PA-3 | PA-6 | PA-10 | PA-20 |
|
Maks. wydajność moc (KVA) |
3 | 6 | 10 | 20 |
| Rozmiar zewnętrzny (szer.*wys.*gł.) | 550*950*850 | 550*1570*850 | ||
|
Wzmacniacz mocy waga |
230 | 240 | 290 | 410 |
|
Moc systemu konsumpcja (KVA) |
5 | 15 | 20 | 40 |
|
Metoda chłodzenia
|
Siła chłodzenia powietrzem | |||
|
Model wentylatora
|
FJ-300 | FJ-1000 | FJ-3000 | |
| Przepływ wentylatora (m3/min) | 4 | 20 | 40 | |
| Znamionowe ciśnienie powietrza (Kpa) | 1 | 3.5 | 3,5/8,8 | |
|
Moc wentylatora
|
0,75 | 4 | 7,5 | |
FQA:
P: A co z transportem?
Odp .: Możemy dostarczyć drogą powietrzną na twoje lotnisko lub drogą morską do twojego portu morskiego, a także możemy dostarczyć do twojej firmy ekspresowo.
P: A co z napięciem?
Odp .: Możemy zmienić napięcie zgodnie z wymaganiami, możesz potwierdzić nam napięcie przed dostawą.
P: A co z obsługą posprzedażną?
Odp .: Okres gwarancji wynosi 12 miesięcy, po gwarancji zapewniamy również dożywotnią płatną naprawę lub serwis.Odpowiedź w ciągu 24 godzin na wszelkie problemy.
Szkolenie za granicą, instalacja jest dostępna.
P: A co z datą dostawy?
Odp .: Większość maszyn testowych jest w magazynie, może zostać dostarczona w ciągu 15-30 dni roboczych po otrzymaniu płatności. Możemy również przyjąć pilne zamówienie na szybką wysyłkę.
P: Jaki jest termin płatności?
Odp .: Płatność przez T / T, L / C, Western Union
