Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Model: | GSA-87R |
|---|---|---|---|
| Wymiar (mm) (dł. * szer. * wys.): | 600*740*890 | Zakres pomiarowy (mm)(X*Y*Z): | 300*200*200 |
| Dokładność pomiaru (μm): | 2,5+L/100 | Powtarzalność (μm): | 2.5 |
| Waga (kg): | 190 KG | Rozdzielczość skali liniowej: | 0,5 μm |
| High Light: | Wizyjny system pomiarowy,optyczny system wizyjny |
||

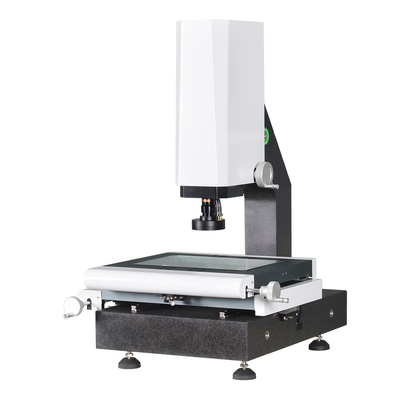

Optyczny system wizyjny dokładnie zmierzył rozdzielczość liniową 0,5 μM
prezentacja produktu:
Optyczna maszyna pomiarowa serii GSA jest ważnym instrumentem używanym w procesie kontroli jakości produktu.Zapewnia dokładność wymiarów Twojego produktu, czyni Twoje produkty bardziej konkurencyjnymi.
Konfiguracja sprzętowa o wysokiej dokładności
Seria jest skonfigurowana z prowadnicą liniową o wysokiej dokładności, zapewnia wyjątkową dynamikę i wrażenia użytkownika końcowego.Zawiera również w pełni programowalny 8-sekcyjny pierścień oświetlenia powierzchniowego LED, 3-osiowe przetworniki liniowe o wysokiej rozdzielczości 0,0005 mm oraz wydajne oprogramowanie pomiarowe.
Inżynieria odwrotna
VMM serii GSA jest zgodny z sondą dotykową Renishaw jako opcjonalna konfiguracja.Użytkownicy mogą z łatwością realizować funkcje pomiarowe 2D i 3D w jednej maszynie.Oprogramowanie może obliczyć przesunięcie między soczewką optyczną a sondą dotykową, upewniając się, że wszystkie wyniki pomiarów mieszczą się w jednym układzie współrzędnych.Wyniki pomiarów można wyprowadzić jako rysunki 3D do inżynierii odwrotnej.
Kompaktowy i dokładny
Seria GSA VMM jest najpopularniejszym modelem dla większości fabryk produkujących dokładne części.Nadaje się do zastosowań pomiarowych próbek o małej ilości.3-osiowe sterowanie ręczne, z przyjaznym dla użytkownika oprogramowaniem, pozwala operatorowi na zarządzanie użytkowaniem maszyny w bardzo krótkim czasie.
SPECYFIKACJA
| Rzeczy | GSA-87R | |
| Wymiar (mm) (dł. * szer. * wys.) | 600*740*890 | |
| Zakres pomiarowy (mm)(X*Y*Z) | 300*200*200 | |
| Dokładność pomiaru (μm) | 2,5+L/100 | |
| Powtarzalność (μm) | 2.5 | |
| waga (kg) | 190 kg | |
| Obraz i pomiar | CCD | Aparat cyfrowy o rozdzielczości 1,2 miliona pikseli |
| Obiektyw | Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X (opcjonalny obiektyw ze sprzężeniem zwrotnym sygnału elektronicznego powiększenia) | |
| Powiększenie | 18-195X (tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne) | |
| Pole widzenia | 8,1 ~ 1,3 mm (tylko w celach informacyjnych, przy różnych kombinacjach aparatu i obiektywu wartość będzie inna) | |
| Odległość robocza | 90mm | |
| Rozdzielczość skali liniowej | 0,5 μm | |
| Układ napędowy | Ręczne sterowanie osią X/Y/Z | |
| Oświetlenie |
Programowalne oświetlenie pierścieniowe LED8 stref, równoległe oświetlenie dolne LED (opcjonalnie: światło koncentryczne)
|
|
