Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Podróż w osi Z: | 75 mm |
|---|---|---|---|
| Dokładność (szerokie pole z wiązaniem): | 3+L/150um | Dokładność (wysoka precyzja z wiązaniem): | 2+L/150um |
| Powtarzalność (wysoka precyzja): | 1,5um | Max. Maks. load capacity ładowność: | 5kg |
| Dokładność (szerokie pole bez wiązania): | 3um | Podróż w osi X/Y: | 200x200mm |
| High Light: | Wizyjny system pomiarowy,optyczny system wizyjny |
||

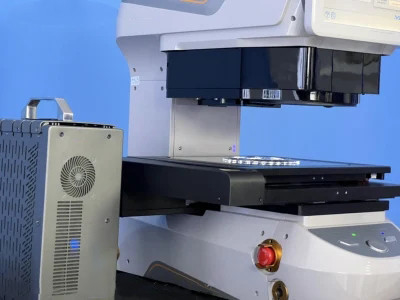

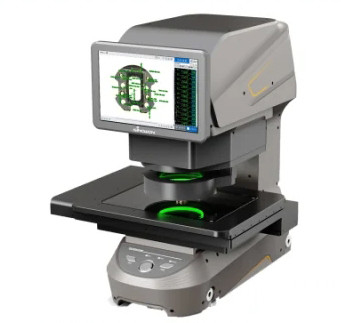

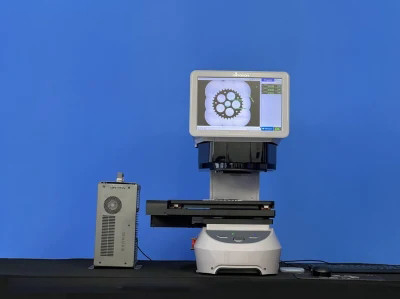

Pomiar dwuwymiarowy System wizyjny Pomiar o wysokiej precyzji
Charakterystyka produktu:
Błyskawiczny system pomiarowy
Struktura stołu, kompaktowy rozmiar, łatwy w obsłudze.
Pomiar za pomocą jednego przycisku można również dopasować do sygnału IO, aby uzyskać automatyczny pomiar.
Raport może zostać automatycznie przesłany do systemu zarządzania danymi.
Pomiar o wysokiej precyzji w świetle powierzchniowym
Wyposażony w telecentryczny obiektyw o podwójnym powiększeniu i dwie kamery 20 MP, automatyczne światło powierzchniowe pod wieloma kątami i opcjonalne współosiowe światło powierzchniowe.
Dzięki niezależnemu, potężnemu algorytmowi obliczania krawędzi AI może z łatwością realizować precyzyjne wyszukiwanie krawędzi na powierzchni i filtrować nieprawidłowe obszary pod kątem bałaganu na granicach.
Powtarzalność pomiaru światła powierzchniowego może być również zbliżona do poziomu światła dolnego.
Szybki pomiar i łatwa obsługa
Może mierzyć 100 wymiarów w ciągu jednej sekundy, znacznie skracając czas pomiaru.
Interfejs operacyjny oprogramowania jest prosty i łatwy do zrozumienia, a program pomiarowy i ustawienie parametrów można łatwo napisać.
Dzięki automatycznemu ustawianiu ostrości, automatycznemu pozycjonowaniu i funkcji automatycznego pomiaru każda operacja może uzyskać stabilne wyniki pomiarów.
Specyfikacja techniczna:
| Model | GSA-52F | GSA-53F | GSA-54F | ||
| Skala | X | φ100 | 200 mm | 300 mm | |
| Y | 200 mm | 200 mm | |||
| Z | 75 mm | 75 mm | 75 mm | ||
| FOV | Tryb wysokiej precyzji | 26mm X 18mm | |||
| Tryb szerokiego pola | φ100mm | ||||
| Powtarzalność | Tryb wysokiej precyzji | ± 1,5 μm | |||
| Tryb szerokiego pola | ± 3μm | ||||
| Minimalna jednostka | 0,1 μm | ||||
| Dokładność | Wysoka precyzja | Bez wiązania | ±1,5μm | ||
| Z Wiązaniem | ±2+L/150μm | ±2+L/150μm | |||
| Szerokie pole | Bez wiązania | ±3μm | |||
| Z Wiązaniem | ±3+L/150μm | ±3+L/150μm | |||
| Waga | 33kg | 45kg | 50kg | ||
| System optyczny | Kamera | Kamera czarno-biała 1 "20 MP * 2 | |||
| Obiektyw | Telecentryczny obiektyw o podwójnym powiększeniu | ||||
| Światło powierzchniowe | Podnoszone światło z dwoma pierścieniami | ||||
| Dolne światło | Zielone równoległe dolne światło | ||||
| Pojemność | 5kg | ||||
| Oprogramowanie pomiarowe | Oprogramowanie GD&T | ||||
| Zasilacz | 220V±10%,50Hz | ||||
| Środowisko pracy | Temperatura: 20 ± 3ºC, Wilgotność: 30-80%, Wibracje: <0,002 g, 15 HZ | ||||
| Wymiary (dł.*szer.*wys.) mm | 600*300*650mm | 600*410*650mm | 600*510*650mm |
||
