Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Miejsce pochodzenia: | Donggaun, Chiny |
|---|---|---|---|
| Zakres ruchu X, oś Y: | 100 x 100 m (4 cale x 4 cale) | Oś Z zakresu ruchu: | 100 mm (4 cale) |
| Dokładność pomiaru (U1XY): | ±(5+0,08L)µm L = długość pomiarowa (mm) | kamera CCD: | Megapikselowa kolorowa kamera CCD |
| Rozmiar szkła scenicznego: | 6,7 × 6,7 cala 170 x 170 mm | Maksymalne obciążenie: | 5 kg 11 funtów |
| High Light: | Wizyjny system pomiarowy,optyczny system wizyjny |
||

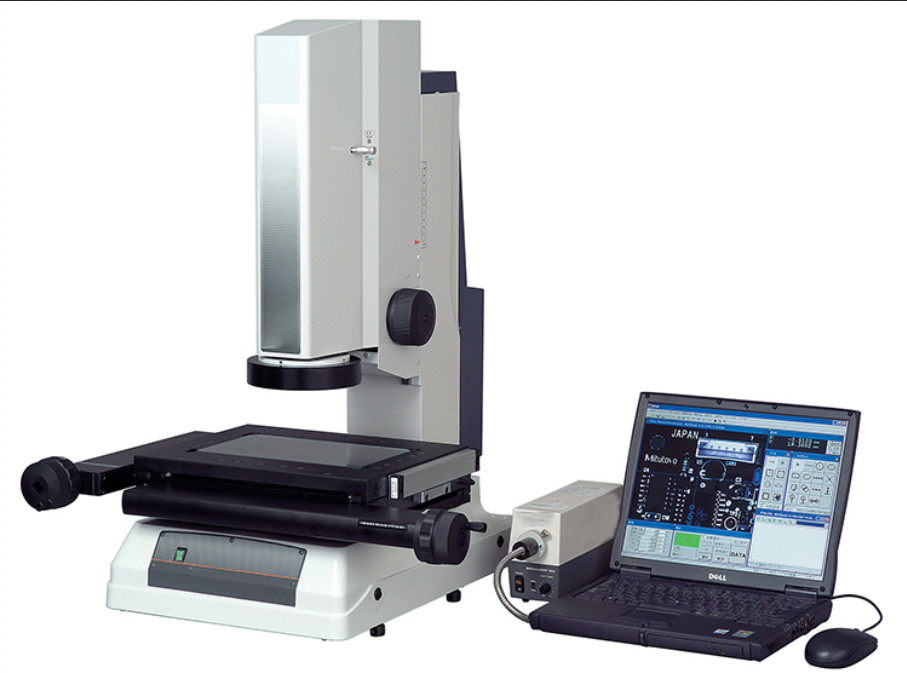

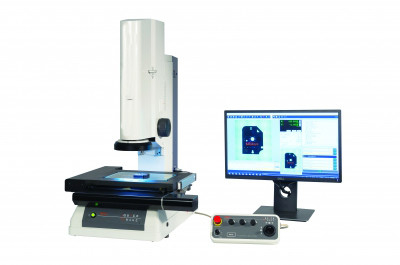

Przyrząd do pomiaru wizyjnego 2D Model szybkiego obrazowania GSA-T361
prezentacja produktu:
Wizualny system pomiarowy serii GSA charakteryzuje się szerokim polem widzenia (32 x 24 mm), głębokością ogniskowania (do ±11 mm), w pełni elektrycznym stolikiem XY oraz najnowszym oprogramowaniem QIPAK, zapewniając użytkownikom automatyczny pomiar w całym zakresie przesuwu stolika .Telecentryczny system optyczny w połączeniu z funkcją łączenia obrazów QIPAK V6.1 umożliwia w pełni automatyczny pomiar rozległy.Seria GSA oferuje powiększenie optyczne 0,2X, dokładność pomiaru (3,5+0,2L) µm oraz opcje zakresu pomiarowego 200 mm x 100 mm, 200 mm x 170 mm i 300 mm x 170 mm.
Wyniki pomiarów są wyświetlane bezpośrednio w czasie rzeczywistym na obrazie wideo, a ocena tolerancji jest jasna na pierwszy rzut oka.Dzięki większej dokładności pomiaru, Quick Image zapewnia pierwszorzędną jakość i funkcjonalność.Kamera kolorowa o wysokiej jasności i megapikselach z wbudowanym oświetleniem LED może wykorzystywać obrazy o wysokiej rozdzielczości do obserwacji i pomiarów.
| Model | GSA-T361 | GSA-T362 | GSA-T363 |
| Zakres ruchu X, oś Y | 100 x 100 m (4 cale x 4 cale) | 100 x 100 m (4 cale x 4 cale) | 200 x 100 mm (8 cali x 4 cale) |
| Oś Z zakresu ruchu | 100 mm (4 cale) | 100 mm (4 cale) | 100 mm (4 cale) |
| Tryb pomiaru | Tryb wysokiej rozdzielczości i tryb normalny | Tryb wysokiej rozdzielczości i tryb normalny | Tryb wysokiej rozdzielczości i tryb normalny |
| Dokładność (na monitorze) | ±5 µm (tryb wysokiej rozdzielczości), ± 8 µm (tryb normalny) Modele QI-B ±2,7 µm (tryb wysokiej rozdzielczości) ±4 µm (tryb normalny) | ±5 µm (tryb wysokiej rozdzielczości), ± 8 µm (tryb normalny) Modele QI-B ±2,7 µm (tryb wysokiej rozdzielczości) ±4 µm (tryb normalny) | ±5 µm (tryb wysokiej rozdzielczości), ± 8 µm (tryb normalny) Modele QI-B ±2,7 µm (tryb wysokiej rozdzielczości) ±4 µm (tryb normalny) |
| Powtarzalność | 1 µm (tryb wysokiej rozdzielczości), ±2 µm (tryb normalny) Modele QI-B: 0,7 µm (tryb wysokiej rozdzielczości) 1 µm (tryb normalny) | 1 µm (tryb wysokiej rozdzielczości), ±2 µm (tryb normalny) Modele QI-B: 0,7 µm (tryb wysokiej rozdzielczości) 1 µm (tryb normalny) | 1 µm (tryb wysokiej rozdzielczości), ±2 µm (tryb normalny) Modele QI-B: 0,7 µm (tryb wysokiej rozdzielczości) 1 µm (tryb normalny) |
| Dokładność pomiaru (U1XY) | ±(5+0,08L)µm L = długość pomiarowa (mm) | ±(5+0,08L)µm L = długość pomiarowa (mm) | ±(5+0,08L)µm L = długość pomiarowa (mm) |
| Kamera CCD | Megapikselowa kolorowa kamera CCD | Megapikselowa kolorowa kamera CCD | Megapikselowa kolorowa kamera CCD |
| System optyczny | Powiększenie - 0,2X, podwójny system telecentryczny Odległość robocza-90mm Głębia ostrości-±0,6 mm (tryb wysokiej rozdzielczości), ±11 mm (tryb normalny) |
Powiększenie - 0,2X, podwójny system telecentryczny Odległość robocza-90mm Głębia ostrości-±0,6 mm (tryb wysokiej rozdzielczości), ±11 mm (tryb normalny) |
Powiększenie - 0,2X, podwójny system telecentryczny Odległość robocza-90mm Głębia ostrości-±0,6 mm (tryb wysokiej rozdzielczości), ±11 mm (tryb normalny) |
| Oświetlenie | Contour Surface 4-kwadrantowa dioda LED | Contour Surface 4-kwadrantowa dioda LED | Contour Surface 4-kwadrantowa dioda LED |
| Rozmiar szkła scenicznego | 6,7 × 6,7 cala 170 x 170 mm | 6,7 × 6,7 cala 170 x 170 mm | 9,5 × 5,5 cala 242 x 140 mm |
| Maksymalne obciążenie | 5 kg 11 funtów | 5 kg 11 funtów | 10kg 22lbs |
| Masa | 132 funty 60 kg | 132 funty 60 kg | 140 funtów 64 kg |
