Wizualna maszyna pomiarowa to przyrząd służący do precyzyjnego pomiaru wymiarów fizycznych, z dokładnością do mikrometrów.Jest to optyczny przyrząd pomiarowy, który wykorzystuje kamerę do rejestrowania obrazów obrabianych przedmiotów, analizowania pikseli obrazu i obliczania wymiarów dwuwymiarowych za pomocą oprogramowania pomiarowego.

Wizualna maszyna pomiarowa serii GSK jest popularnym modelem zaprojektowanym i opracowanym przez naszą firmę do precyzyjnych dwuwymiarowych aplikacji pomiarowych i użytkowników końcowych w różnych branżach, takich jak formy, elektronika, półprzewodniki, formowanie wtryskowe, produkty 3C, medycyna, lotnictwo itp. Jest to ważny instrument używany w procesie kontroli jakości Twojego produktu, zapewniający dokładność wymiarową Twojego produktu i czyniący go bardziej konkurencyjnym.

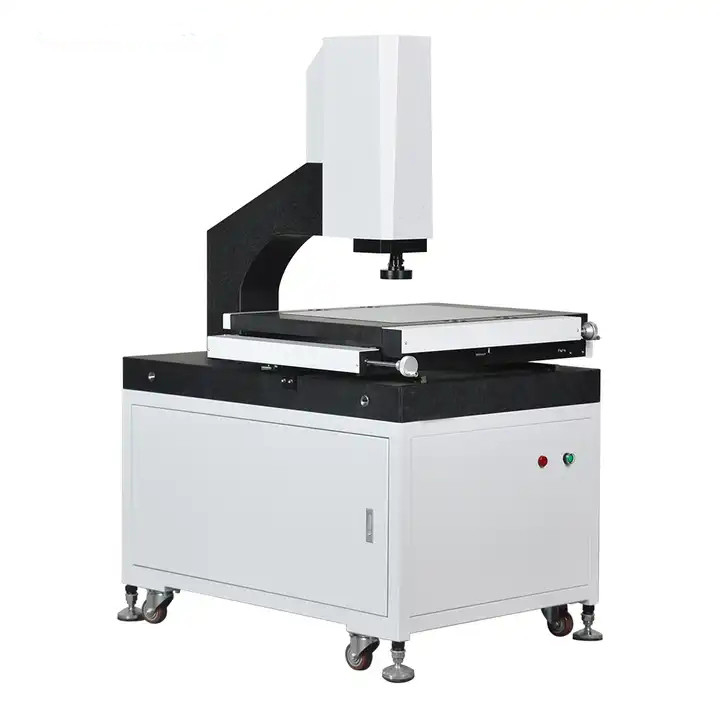

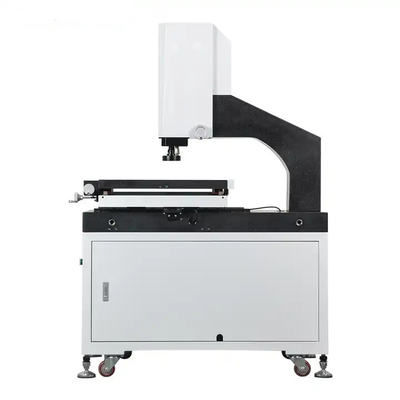

Model GSA-T56 jest najczęściej używanym modelem do produkcji precyzyjnych części w większości fabryk.Nadaje się do pomiaru małych ilości próbek.3-osiowe sterowanie ręczne z przyjaznym dla użytkownika oprogramowaniem pozwala operatorom na zarządzanie i użytkowanie maszyny w krótkim czasie.

Charakterystyka:

Wykorzystując precyzyjny i stabilny granit jako podstawę i kolumnę, 3-osiowy czujnik liniowy o wysokiej rozdzielczości 0,0005 mm

---- Zapewnij wysoką wydajność i dokładność każdej maszyny.

Przyjęcie liniowej prowadnicy HIWIN i precyzyjnej prowadnicy liniowej w połączeniu z aluminiowym stołem warsztatowym i twardą anodowaną obróbką powierzchni.

---- Zapewnij wysoką dynamikę i długą żywotność maszyny.

Korzystanie z nowo opracowanej przez firmę zintegrowanej centralnej skrzynki kontrolnej do skali liniowej, sterowania oświetleniem i transmisji sygnału sondy dotykowej.

---- Zapewnij łatwe okablowanie i konserwację.Znacznie zwiększa stabilność maszyny.

Programowalne konturowe światło LED z równoległą ścieżką światła, aby uniknąć deformacji obrazu.

---- Zapewnij dokładność pomiaru.

8-segmentowe oprogramowanie steruje okrągłymi światłami LED, zapewniając wiele kątów świecenia i jasności.

---- Nadaje się do części o różnych kształtach i materiałach.

Parametry oświetlenia mogą być rejestrowane w programie pomiaru części, a użytkownicy nie muszą ich korygować podczas procesu pomiaru.

---- Przyjazny i wygodny w użyciu.



Prowadnica liniowa HIWIN





Aluminiowy etap pracy i twarde anodowanie









Zintegrowana skrzynka kontrolna rdzenia

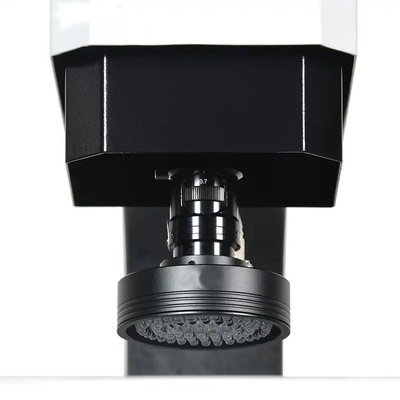

Wielofunkcyjna grupa świateł równoległych LED



.



3-osiowe skale liniowe o rozdzielczości 0,5 um





Przemysłowa kamera CCD o wysokiej rozdzielczości





Model		GSA-T56	GSA-T57	GSA-T58	GSA-T59
Wymiar (mm) (dł. × szer. × wys.)		550*540*930	600*740*980	700*840*980	800*940*980
Zakres pomiarowy (mm) (X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
Dokładność pomiaru (μm)		2,5 + L / 100			3,0 + L / 100
Powtarzalność (μm)		2.5			3
waga (kg)		140	190	240	290
Obraz i pomiar	Kamera	Przemysłowa kamera CCD o wysokiej rozdzielczości
	Obiektyw	Wgnieciony obiektyw zmiennoogniskowy 0,7~4,5X o dużej powtarzalności
	Powiększenie	18~195 X
	Pole widzenia	8,1 mm ~ 1,3 mm
	Odległość robocza	80 mm
Rozdzielczość skali liniowej		0,5 μm (opcjonalnie 0,1 μm)
Układ napędowy		Ręczne sterowanie X / Y / Z
Oświetlenie		Programowalne 8 sekcji LED / jednoczęściowe oświetlenie pierścieniowe, równoległe światło obrysowe LED







Obsługa wielu akcesoriów zewnętrznych
