Szczegóły Produktu:
|
| Gwarancja: | 2 lata, 24 miesiące | Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|---|---|
| Numer modelu: | GSA-W17 | Skok (mm): | 200*100*200 |
| Rozmiar stołu metalowego (mm): | 345*250 | Dokładność pomiaru Z (μm): | 5,0+L/100 |
| Rozmiar maszyny (mm): | 750*1300*1500 | Rozmiar szkła (mm): | 223*143 |
| High Light: | System pomiaru wideo,wizualny system pomiaru |
||

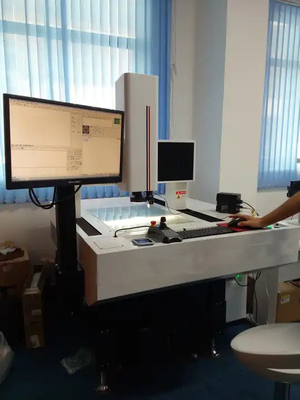

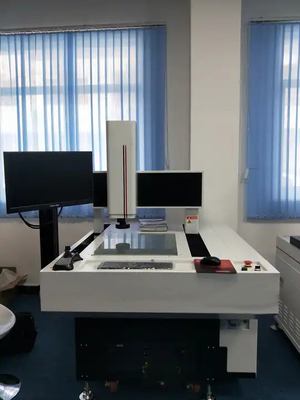

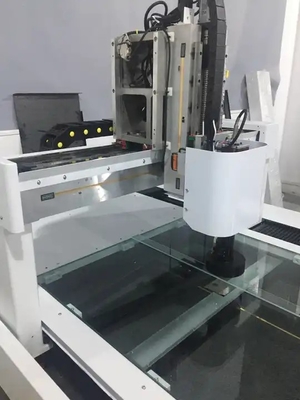

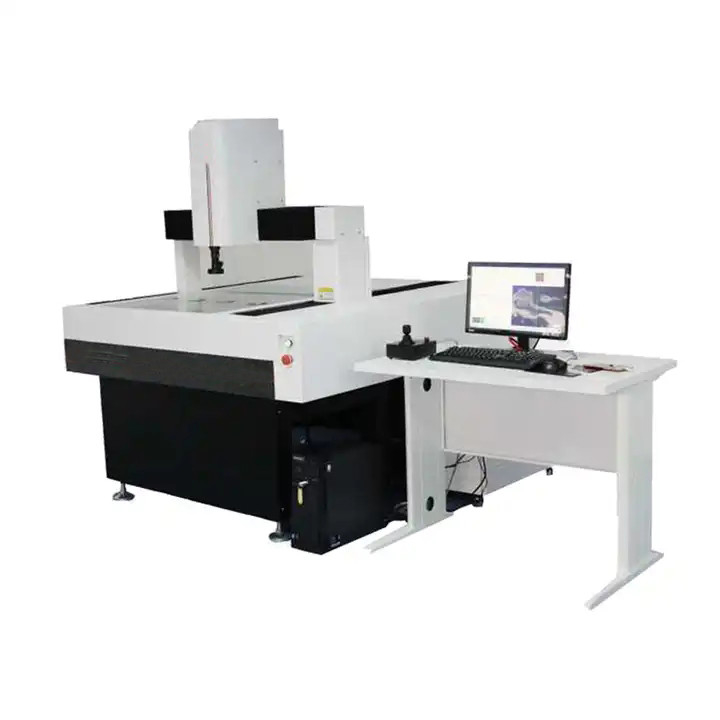

Sterowana mikrokomputerem maszyna do pomiaru wideo 3D używana w laboratorium
prezentacja produktu:
Maszyna do pomiaru wideo może dokładnie mierzyć punkty, linie, okręgi i inne elementy oraz ma potężną funkcję generowania raportów, szczególnie odpowiednią do pomiaru masy szerokiej gamy produktów.Optyczny system pomiarowy może dokładnie mierzyć punkty, linie, okręgi i inne elementy oraz posiada potężną funkcję generowania raportów, szczególnie odpowiednią do pomiaru masy szerokiej gamy produktów.Szeroko stosowane w maszynach, elektronice, formach, formowaniu wtryskowym, sprzęcie, gumie, niskonapięciowych urządzeniach elektrycznych, materiałach magnetycznych, precyzyjnym sprzęcie, precyzyjnym tłoczeniu, złączach, złączach, terminalach, telefonach komórkowych, sprzęcie AGD, komputerach (komputerach), ciekłokrystalicznym TV (LCD), obwody drukowane (PCB), motoryzacja, instrumenty medyczne, zegary, instrumenty i inne gałęzie przemysłu.Szeroko stosowane w maszynach, elektronice, formach, formowaniu wtryskowym, sprzęcie, gumie, niskonapięciowych urządzeniach elektrycznych, materiałach magnetycznych, precyzyjnym sprzęcie, precyzyjnym tłoczeniu, złączach, złączach, terminalach, telefonach komórkowych, sprzęcie AGD, komputerach (komputerach), ciekłokrystalicznym TV (LCD), obwody drukowane (PCB), motoryzacja, instrumenty medyczne, zegary, instrumenty i inne gałęzie przemysłu.
Obiekt pomiarowy:
LCD, FPC, PCB, płytki drukowane, śruby, sprężyny, zegarki, zegarki, mierniki, złącza (złącza, zaciski), koła zębate, krzywki, gwinty, szablony promieni, szablony gwintów, przewody i kable, narzędzia, łożyska, sprzęt, elementy tłoczone , sita, sita testowe, sita cementowe, panele siatkowe (siatka stalowa, szablon SMT) itp.
Element pomiarowy:
Długość, szerokość, wysokość, odległość otworów, rozstaw, rozstaw kołków, grubość, łuk, średnica, promień, rowek, kąt, kąt R itp.
Parametr:
| Model | GSA-W17 | GSA-W17 | GSA-W17 | |
| Skok (mm) | 300×200×200 | 400x300x200 | 500x400x200 | |
| Rozmiar maszyny (mm) | 850×1300×1500 | 1000x1400x1550 | 1200x1500x1550 | |
| Rozmiar stołu metalowego (mm) | 460X360 | 460X360 | 460X360 | |
| Rozmiar szkła (mm) | 340X250 | 340X250 | 340X250 | |
| Masa maszyny (kg) | 250 | 350 | 450 | |
| Masa załadunku szklanego stołu (kg) | 20 | 25 | 25 | |
| Dokładność pomiaru X ,Y (μm) | 3,0+L/150 | |||
| Dokładność pomiaru Z (μm) | 5,0+L/100 | |||
| Prędkość jazdy osi X,Y | 0-200mm/S (wybór) | |||
| Prędkość jazdy osi Z | 0-100 m/s (wybór) | |||
| Powtarzalna dokładność (mm) | 0,005 | |||
| Tryb działania | oprogramowanie | |||
| Władca kraty | Ocena szkła 0,001 mm | |||
| Szyna prowadząca osi X, Y | · Domowa precyzyjna prowadnica krzyżowo-antydyslokacyjna | |||
| Szyna prowadząca osi Z | Tajwańska precyzyjna prowadnica liniowa „Shangyin” klasy H | |||
| Śruba pociągowa osi Z | Tajwańska śruba kulowa do szlifowania TBI | |||
| Łożysko | Oryginalne japońskie łożysko kulkowe dośrodkowe z podwójną obudową „NSK”. | |||
| Silnik | Synchroniczny serwosilnik „TIGER”, dokładność pozycjonowania ≤0,003 mm | |||
| Kontroler ruchu | ZL4000 (pełny kontroler w pętli zamkniętej) | |||
| Kamera | SBK-HC536 1/2-calowa, 700-kolorowa kamera o wysokiej rozdzielczości (z funkcją balansu bieli) | |||
| Karta graficzna | SV-2000 Karta kolorów o wysokiej rozdzielczości | |||
| Źródło światła | Światło obręczy | Profilowe źródło światła zimnego LED, światło transmisyjne i soczewka kondensatora do realizacji równoległego napromieniowania światłem | ||
| Światło powierzchniowe | Czteropierścieniowe ośmiostrefowe źródło zimnego światła LED, sterowanie oprogramowaniem, zmniejsza uszkodzenia elementów elektrycznych. | |||
| · Soczewki optyczne | Soczewka o ciągłym zmiennym zacisku 6,5:1 | |||
FQA:
1. Jak wybrać najbardziej odpowiedni sprzęt mechaniczny?
Nasz profesjonalny zespół przedstawi najlepszą sugestię, o ile powiesz nam, jaki rodzaj testu musisz wykonać i wymaganą specyfikację.
2. Jaki jest termin dostawy?
W większości przypadków mamy zapasy w fabryce.Jeśli nie ma zapasów, zwykle czas dostawy wynosi 15 ~ 20 dni roboczych po otrzymaniu wpłaty.Jeśli jesteś w pilnej potrzebie, możemy rozważyć specjalne rozwiązanie dla Ciebie.
3. Czy akceptujesz usługę dostosowywania?
Tak, oczywiście, możemy zaoferować nie tylko standardowe maszyny, ale także maszyny niestandardowe
zgodnie z Twoją prośbą.Nie wahaj się powiedzieć nam swoje wymagania, postaramy się jak najlepiej spełnić Twoje potrzeby.
4. Czy możemy odwiedzić Twoją fabrykę przed złożeniem zamówienia?
Tak, serdecznie witamy i serdecznie zapraszamy Ciebie lub Twój zespół do odwiedzenia naszej fabryki, pomożemy zorganizować hotel i odebrać Cię z lotniska.
5. Czy masz już klientów w naszym kraju?
Teraz nasze maszyny testujące zostały sprzedane do ponad 80 krajów, takich jak USA, Kanada, Rosja, Wielka Brytania, Włochy, Niemcy, Europa, Indie, Pakistan, Filipiny, Singapur, Malezja, Tajlandia, Wietnam, Korea, Arabia Saudyjska, Brazylia .. .i tak dalej.
6. A co z twoją gwarancją?
Ogólnie rzecz biorąc, nasza gwarancja wynosi dwa lata.W okresie gwarancyjnym możemy zaoferować wsparcie techniczne i wymianę części, koniecznie nasi inżynierowie mogą udać się do Ciebie w celu lepszej obsługi.
7. A co z opakowaniem maszyny, czy jest bezpiecznie zabezpieczone podczas transportu?
Nasza maszyna jest pakowana w standardowe drewniane pudełko eksportowe, nie ulegnie uszkodzeniu.Dostarczyliśmy wiele maszyn testowych za granicę drogą morską lub powietrzną bez uszkodzeń.
8. Jak przebiega proces zamówienia?
Zapytanie ofertowe - komunikacja - potwierdzenie zamówienia - wpłata depozytu - produkcja - testowanie i debugowanie - płatność salda - pakowanie - dostawa - odbiór klienta - po serwisie.
9. Jak zainstalować i używać produktu?
Produkt jest dostarczany z instrukcją obsługi i filmem w wersji angielskiej.
