Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Miejsce pochodzenia: | Dongguan, Chiny |
|---|---|---|---|
| Skok (X*Y*Z, mm): | 300*200*150 | Wymiary(dł.)x(szer.)x(wys.): | 670x660x950 |
| Całkowite powiększenie: | 140-1400X | Waga (kg): | 230 |
| Cel: | 5X, 10X, 20X, 50X | Dokładność: | Np. y ≤ (2,5+L/200)μm |
| High Light: | System pomiaru wideo,wizualny system pomiaru |
||

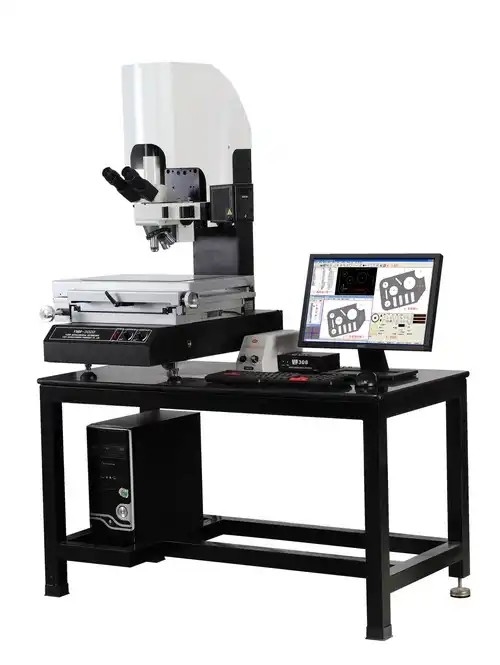

Cyfrowa maszyna do pomiaru wideo z certyfikatem CE, powiększenie do 2800
prezentacja produktu:
Cyfrowa maszyna do pomiaru wideo serii GSA-23J to nowe badania i rozwój naszej firmy w zakresie przemysłowego przyrządu pomiarowego o wysokiej szybkości, na poziomie mikronów.W połączeniu z potężną mikroskopową technologią wykrywania, jest szeroko stosowany w następujących dziedzinach: 1.Używany jako mikroskop obserwacyjny, przy użyciu metody porównawczej do testowania wykończenia powierzchni przedmiotu obrabianego, identyfikacji próbek rudy metalurgicznej, testu drukowania fotograficznego, kontroli włókien tekstylnych itp. 2. Zmierz długość we współrzędnych kartezjańskich.Takich jak podziałka pomiarowa, odległość od powierzchni podstawy, odległość linii, szerokość linii, szerokość szczeliny, szerokość szwu, średnica otworu przelotowego.3, pomiar kąta, taki jak tarcza, szablon, miernik, matryca wiertnicza i inne złożone części strukturalne pomiaru kąta.4. Cyfrowa maszyna do pomiaru wideo serii GSA-23J to wysokowydajny, przemysłowy przyrząd pomiarowy na poziomie mikronów, nowo opracowany przez naszą firmę.W połączeniu z potężną mikroskopową technologią wykrywania, jest szeroko stosowany w następujących dziedzinach: 1.Używany jako mikroskop obserwacyjny, przy użyciu metody porównawczej do testowania wykończenia powierzchni przedmiotu obrabianego, identyfikacji próbek rudy metalurgicznej, testu drukowania fotograficznego, kontroli włókien tekstylnych itp. 2. Zmierz długość we współrzędnych kartezjańskich.Takich jak podziałka pomiarowa, odległość od powierzchni podstawy, odległość linii, szerokość linii, szerokość szczeliny, szerokość szwu, średnica otworu przelotowego.3, pomiar kąta, taki jak tarcza, szablon, miernik, matryca wiertnicza i inne złożone części strukturalne pomiaru kąta.4. Dzięki komputerowi PC i potężnemu oprogramowaniu pomiarowemu istnieją nie tylko mikroskopy, ale także wizualny system pomiarowy, który może realizować profesjonalne zarządzanie danymi pomiarowymi.Dzięki komputerowi PC i wydajnemu oprogramowaniu pomiarowemu, nie tylko mikroskopowi, ale także wizualnemu systemowi pomiarowemu, można uzyskać profesjonalne zarządzanie danymi pomiarowymi.
| Model | GSA-23J | GSA-24J | GSA-25J | ||
| Skok (X*Y*Z, mm) | 300*200*150 | 400*300*150 | 500*400*150 | ||
| Ładowność | około.15 kg | około.20 kg | około.30 kg | ||
| Wymiar (dł. * szer. * wys., mm) | 670x660x950 | 720*950*1020 | 800*1040*1020 | ||
| Masa maszyny (kg) | 230 | 315 | 500 | ||
| Dokładność E1* | Np. y ≤ (2,5+L/200)μm | ||||
| Dokładność E2* | Exy ≤ (3,5+L/300)μm | ||||
| Rezolucja | 0,5 μm | ||||
|
Mikroskop Kamera |
Kolorowa kamera CCD 1,3 MP | ||||
| System optyczny | Układ optyczny z korekcją do nieskończoności | ||||
| Okular | WF/ 10X(Ø22mm) | ||||
| Cel | standard | opcjonalny | |||
| PL 5X,10X,20X,50X | PL L100X | ||||
| nos | Pięciokrotny pochylony nosek do jasnego pola | ||||
|
System ostrości |
Współosiowa regulacja zgrubna i precyzyjna, odległość regulacji zgrubnej 32 mm, precyzja precyzyjnej regulacji: 0,002 mm, z napiętym urządzeniem regulującym, aby zapobiec poślizgowi. | ||||
|
System oświetlenia |
6V 30W/12V 50W halogen i regulacja jasności. | ||||
| Zintegrowana przysłona polowa, przysłona aperturowa i polaryzator Pullerty | |||||
| Wyposażony w matowe szkło, filtry żółto/zielono/niebieskie | |||||
| Powiększenie wideo | 140 ~ 1400x (obiektyw* 1/2'' kamera CCD) | ||||
| Ograniczenie wysokości przedmiotu obrabianego | 150 mm | ||||
| Zasilacz | AC110V/60Hz, 220V/50Hz | ||||
