Szczegóły Produktu:
|
| Powtarzalna dokładność (mm): | 0,005 | Dokładność pomiaru X ,Y (μm): | 3,0+L/200 |
|---|---|---|---|
| Rozdzielczość skali liniowej: | 0,5 μm | Przesuw osi Z (mm): | 150 (można dostosować do 300 mm) |
| Oprogramowanie: | Samodzielnie opracowane oprogramowanie pomiarowe | Gwarancja: | 1 rok |
| High Light: | Maszyna do pomiaru biegów FPC,maszyna do pomiaru biegów CNC,system pomiaru dokładności 0 |
||

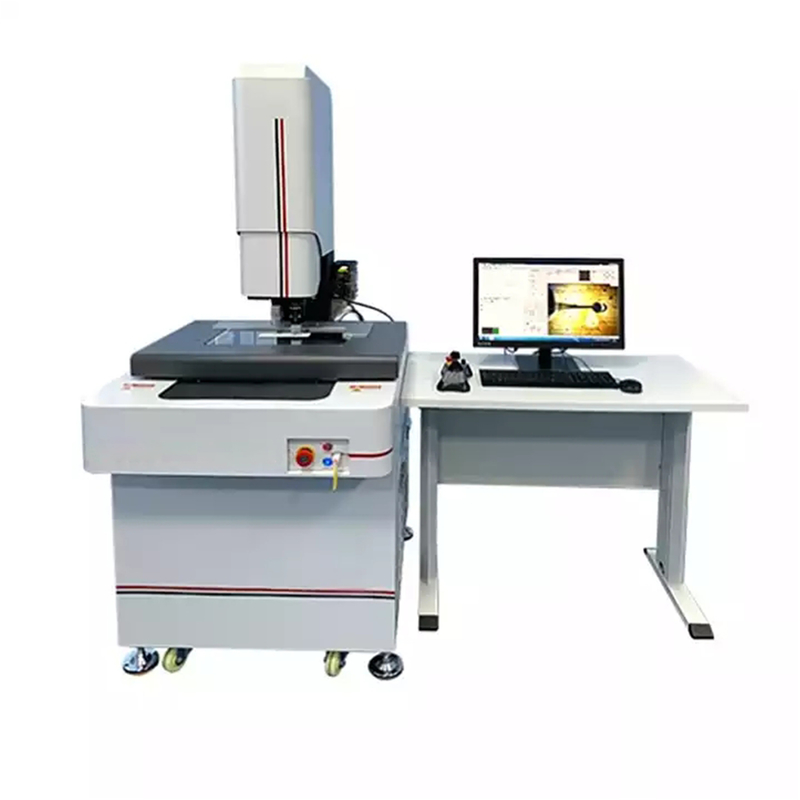

Wielofunkcyjny system wizyjny Sprzęt optyczny Maszyna do pomiaru biegów CNC wideo
Wprowadzenie produktów:
Przyrząd do pomiaru obrazu może dokładnie mierzyć punkty, linie, okręgi i inne elementy oraz ma potężną funkcję generowania raportów, która jest szczególnie odpowiednia do pomiaru szerokiej gamy produktów w dużych ilościach.
Szeroko stosowane w maszynach, elektronice, formach, formowaniu wtryskowym, sprzęcie, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, sprzęcie precyzyjnym, precyzyjnym tłoczeniu, złączach, złączach, terminalach, telefonach komórkowych, sprzęcie AGD, komputerach (komputerach), ciekłokrystalicznym telewizory (LCD), drukowanie Płytki drukowane (płytki drukowane, PCB), samochody, sprzęt medyczny, zegary, instrumenty i inne gałęzie przemysłu.
Obiekt pomiarowy:
LCD, FPC, PCB, płytki drukowane, śruby, sprężyny, zegarki, zegarki, mierniki, złącza (złącza, zaciski), koła zębate, krzywki, gwinty, szablony promieni, szablony gwintów, przewody i kable, narzędzia, łożyska, sprzęt, elementy tłoczone , sita, sita testowe, sita cementowe, panele siatkowe (siatka stalowa, szablon SMT) itp.
Element pomiarowy:
Długość, szerokość, wysokość, odległość otworów, rozstaw, rozstaw kołków, grubość, łuk, średnica, promień, rowek, kąt, kąt R itp.
Cechy korpusu przyrządu do pomiaru obrazu i zastosowania:
1. Urządzenie mobilne przełamuje konstrukcję transmisji, aby uzyskać stabilny i szybki ruch.
2. Kolumna i podstawa wykonane są z bardzo precyzyjnej struktury granitowej, która jest stabilna i niezawodna.
3. Wyposażony w wielofunkcyjne oprogramowanie pomiarowe SBK-E, aby spełnić różne potrzeby pomiarowe.
4. Pliki DXF można importować w celu szybkiego wykrycia.
5. Dane pomiarowe można importować do programów Word, Excel i AutoCAD.
6. Graficzna funkcja wyjściowa, łatwe do wydrukowania wyniki testu.
7. Precyzyjna poprzeczna prowadnica rolkowa osi XY zapewniająca dokładność i żywotność maszyny.
8. Oś Z przyjmuje srebrną liniową prowadnicę, aby zapewnić stabilną ostrość osi Z i rozwiązać problem wtórnego ogniskowania i dokładności pomiaru obrazu.
9. Obiektyw o wysokiej rozdzielczości i CCD o wysokiej rozdzielczości do pomiaru produktów w wysokiej rozdzielczości.
10. Zaawansowany w branży obiektyw do pozycji karty, łatwe do osiągnięcia przełączanie powiększenia.
Dane techniczne:
| Model | Instrukcja obsługi GSKA-1510 | Instrukcja obsługi GSKA-2010 | GSKA-3020Instrukcja | Instrukcja obsługi GSKA-4030 |
| Główny rozmiar | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Rozmiar metalowej platformy | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Rozmiar szklanej platformy | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Prawdziwy udar impulsowy | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Waga | 130 KG | 140 KG | 200 KG | 250 KG |
| Spód maszyny | 00poziomowy granit | |||
| Dokładność liniowa | (3+L/75)µm | |||
| Oświetlenie powierzchniowe | Pierścień LED tworzy super jasne źródło zimnego światła (regulacja luminancji) | |||
| Zarys błyszczący | LED super jasne okrągłe światło (regulacja luminancji) | |||
| Oblicz, oblicz funkcję | Oprogramowanie systemu precyzyjnych pomiarów REICA 2.5D | |||
| Siła analizy | 0,001 mm | |||
| Dokładność powtarzania | 0,002 mm | |||
| CCD | SONYchip 1/3 kolorowy CCD | |||
| okular | 0,5X (można wybrać 1X, 2x) | |||
| szkło obiektowe | Współczynnik wzmocnienia 0,7X~4,5X 20X~120X | |||
| zasilacz | AC90~264V 50/60Hz | |||
| Obciążenie | 30 KG | |||
Proponowana tabela: Ładowność ≥350KG;wymiar (dł. * szer. * wys.): 1000 × 600 × 500 (mm)
Nasze Usługi:
zobowiązała się do oferowania naszym klientom produktów najwyższej jakości i satysfakcjonujących usług.Postrzegamy obsługę posprzedażną z takim znaczeniem, na jakie zasługuje.
Jeśli masz problem, pozwól, aby nasza wiedza o produktach i wspólne doświadczenie zminimalizowały niedogodności.
Oferujemy Państwu wsparcie przy uruchomieniu, usługi pomiarowe, konserwację, naprawy, modernizacje i retrofity.Możesz na nas polegać.
Poświęcamy się zapewnianiu ciągłego wsparcia technicznego i usług, w tym między innymi:
1. Kontrola i doskonalenie procesu.
2. Szkolenie i modernizacja maszyn.
3. Maszyny, metrologia, sprzedaż i usługi.
4. Specjalistyczna konserwacja napraw i remontów.
5. Usługi konsultacyjne i doradcze.
6. Wsparcie techniczne online.
7. Szkolenia na miejscu i obsługa posprzedażna przez naszych dystrybutorów na całym świecie.
Nasze usługi wsparcia dotyczą głównie projektora profilowego, systemu pomiaru wideo (VMS), systemu pomiaru współrzędnych (CMS), nastawnika narzędzi, interferometru światła białego, przyrządu do pomiaru wysokości, skali liniowej, odczytu cyfrowego, układu scalonego, oprogramowania pomiarowego.
