Szczegóły Produktu:
|

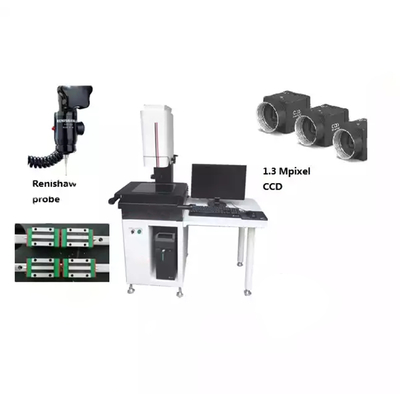

| Powiększenie optyczne: | 0,7-4,5X | Opcjonalna sonda: | SONDA MCP firmy Renishaw |
|---|---|---|---|
| Rozdzielczość skali liniowej: | 0,5 μm | Przesuw osi Z (mm): | 150 (można dostosować do 300 mm) |
| Oprogramowanie: | Samodzielnie opracowane oprogramowanie pomiarowe | Gwarancja: | 1 rok |
| High Light: | Wizyjny system pomiarowy 60 Hz,Wizyjny system pomiarowy 0,7X |
||

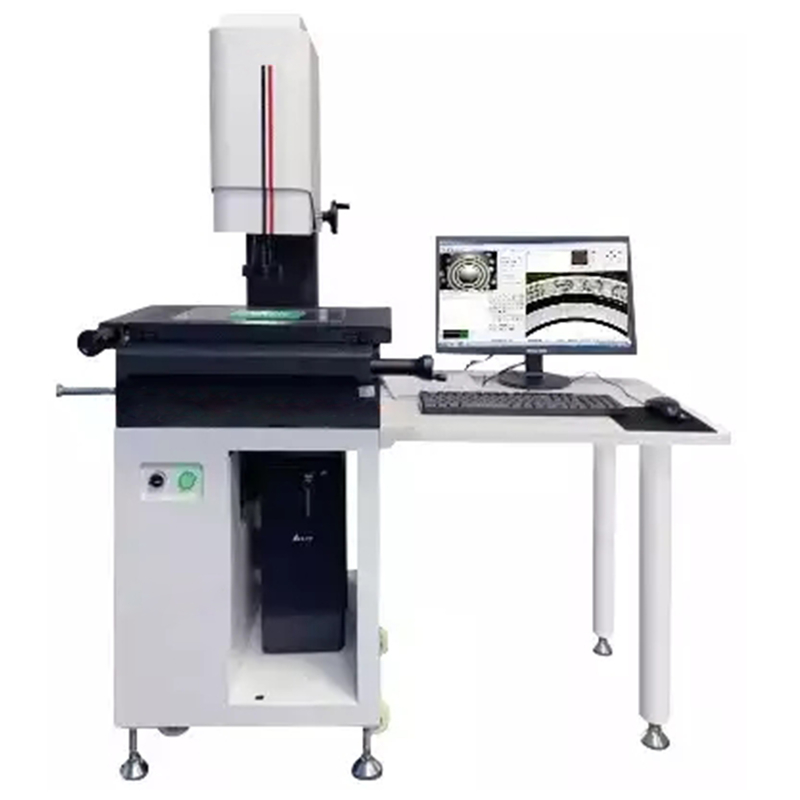

Dwuwymiarowy trójwymiarowy wizyjny system pomiarowy Optyczny przyrząd pomiarowy
Zasada:
Ręczny przyrząd do pomiaru obrazu polega na użyciu obiektywu zmiennoogniskowego do powiększenia mierzonego obiektu, poprzez kamerę przemysłową CCD do wprowadzenia obrazu do komputera, wzmocniony obraz mierzonego obiektu jest przesyłany do oprogramowania pomiarowego, w celu bezkontaktowego, wydajne wykrywanie różnych złożonych pomiarów geometrii przedmiotu obrabianego.
Cechy produktu:
W porównaniu z automatycznym przyrządem do pomiaru obrazu, trzy osie automatycznego przyrządu do pomiaru obrazu są napędzane przez silniki, które mogą realizować automatyczny pomiar.Ręczny przyrząd do pomiaru obrazu w trzech osiach za pomocą ręcznego pomiaru kontrolnego operatora.Wadą jest to, że prędkość pomiaru jest niska, powtarzalna dokładność pomiaru jest słaba;Zalety to niski koszt, działanie bez programowania, wygodniejsze testowanie pojedynczego produktu.Wraz z rozwojem technologii automatycznego sterowania, ręczny przyrząd do pomiaru obrazu został zastąpiony automatycznym przyrządem do pomiaru obrazu.
posługiwać się:
Nadaje się do bezkontaktowego pomiaru części tłoczonych, części z tworzyw sztucznych, cienkich warstw, łatwych do odkształcenia, łatwych do uszkodzenia i niewielkich rozmiarów przedmiotu obrabianego, takich jak guma, plastik, sprzęt, zegarki, przemysł lekki i inne gałęzie przemysłu.
Dane techniczne:
| Model | Instrukcja obsługi GSKA-1510 | Instrukcja obsługi GSKA-2010 | GSKA-3020Instrukcja | Instrukcja obsługi GSKA-4030 |
| Główny rozmiar | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Rozmiar metalowej platformy | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Rozmiar szklanej platformy | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Prawdziwy udar impulsowy | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Waga | 130 KG | 140 KG | 200 KG | 250 KG |
| Spód maszyny | 00poziomowy granit | |||
| Dokładność liniowa | (3+L/75)µm | |||
| Oświetlenie powierzchniowe | Pierścień LED tworzy super jasne źródło zimnego światła (regulacja luminancji) | |||
| Zarys błyszczący | LED super jasne okrągłe światło (regulacja luminancji) | |||
| Oblicz, oblicz funkcję | Oprogramowanie systemu precyzyjnych pomiarów REICA 2.5D | |||
| Siła analizy | 0,001 mm | |||
| Dokładność powtarzania | 0,002 mm | |||
| CCD | SONYchip 1/3 kolorowy CCD | |||
| okular | 0,5X (można wybrać 1X, 2x) | |||
| szkło obiektowe | Współczynnik wzmocnienia 0,7X~4,5X 20X~120X | |||
| zasilacz | AC90~264V 50/60Hz | |||
| Obciążenie | 30 KG | |||
Proponowana tabela: Ładowność ≥350KG;wymiar (dł. * szer. * wys.): 1000 × 600 × 500 (mm)
Nasze Usługi:
zobowiązała się do oferowania naszym klientom produktów najwyższej jakości i satysfakcjonujących usług.Postrzegamy obsługę posprzedażną z takim znaczeniem, na jakie zasługuje.
Jeśli masz problem, pozwól, aby nasza wiedza o produktach i wspólne doświadczenie zminimalizowały niedogodności.
Oferujemy Państwu wsparcie przy uruchomieniu, usługi pomiarowe, konserwację, naprawy, modernizacje i retrofity.Możesz na nas polegać.
Poświęcamy się zapewnianiu ciągłego wsparcia technicznego i usług, w tym między innymi:
1. Kontrola i doskonalenie procesu.
2. Szkolenie i modernizacja maszyn.
3. Maszyny, metrologia, sprzedaż i usługi.
4. Specjalistyczna konserwacja napraw i remontów.
5. Usługi konsultacyjne i doradcze.
6. Wsparcie techniczne online.
7. Szkolenia na miejscu i obsługa posprzedażna przez naszych dystrybutorów na całym świecie.
Nasze usługi wsparcia dotyczą głównie projektora profilowego, systemu pomiaru wideo (VMS), systemu pomiaru współrzędnych (CMS), nastawnika narzędzi, interferometru światła białego, przyrządu do pomiaru wysokości, skali liniowej, odczytu cyfrowego, układu scalonego, oprogramowania pomiarowego.
