Szczegóły Produktu:
|
| Imię: | Projektor profilu poziomego | Ekran projekcyjny: | 300 MM |
|---|---|---|---|
| Rezolucja: | 0,5 μm | Opcjonalny obiektyw: | 10X, 20X, 50X, 100X |
| Gwarancja: | 1 rok | ||
| High Light: | Projektor profilu optycznego 300 MM,projektor profilu optycznego powiększenia,projektor profilu poziomego 10X |
||

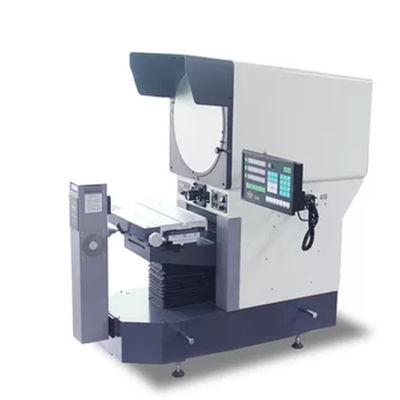

Projektor profili optycznych o wysokiej precyzji powiększenia 1215 × 646 × 1210 mm
Krótki opis produktu:
Projektor profili poziomych, ergonomiczny przyrząd pomiarowy o niezawodnej konstrukcji mechanicznej i bardzo precyzyjnym powiększeniu, może skutecznie i wydajnie sprawdzać profil, przekrój, powierzchnię i zarys skomplikowanego przedmiotu obrabianego.
Ten instrument, który integruje optykę, maszynę i elektronikę, jest w stanie wystarczająco przeprowadzić bezpośredni pomiar i pomiar porównawczy mierzonego przedmiotu, takiego jak tłoczenie części, przekładnia, gwint i frez itp. Jest szeroko stosowany w dziedzinie maszyn produkcja, elektronika, formy, liczniki itp.
Dane techniczne:
| Model | GSKA-4025 | |||||
| Skok w osi X (mm) | 250 | |||||
| Skok w osi Y (mm) | 150 | |||||
| Rozmiar stołu roboczego (mm) | 450×200 | |||||
| Zakres wahań | ±15° (można wykonać na zamówienie do ±25°) | |||||
| Rozdzielczość (μm) | 0,5 | |||||
| Błąd wskazania (mm) | Oś X, Y: (2,5+L/100).Oś Z: 3,5+L/50 (L to długość mierzonego obiektu. Jednostka: mm) | |||||
| Przesuw osi Z (mm) | 100 (ustawianie ostrości) | |||||
| waga (kg) | 240 | |||||
| Wymiar (mm) | 1215×646×1210 | |||||
| Ekran projekcyjny | Rozmiar (mm) | Ф 400 | ||||
| Zakres obrotowy | 0~360° | |||||
| Rezolucja | 1' lub 0,01° | |||||
| Obiektyw (CPJ-4025W) | Powiększenie | 5× (opcjonalnie) | 10× (standardowy) | 20× (opcjonalnie) | 50× (opcjonalnie) | 100× (opcjonalnie) |
| Pole widzenia (mm) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
| Odległość robocza (mm) | 93,7 | 103,9 | 95.1 | 65,7 | 35,0 | |
| System przetwarzania danych | Wielofunkcyjny DRO DC-3000 | |||||
| Oświetlenie | Transmisja: lampa halogenowa 24V/150W.Odbicie: lampa halogenowa 21V/150W. | |||||
| Akcesoria | Drukarka, wykrywacz krawędzi, oprogramowanie pomiarowe M2D-CPJ itp. | |||||
| Zasilanie: AC 100-240V 50/60Hz.Całkowita moc: 450W | ||||||
Nasze Usługi:
Firma Rational dokłada wszelkich starań, aby oferować naszym klientom produkty najwyższej jakości i zadowalające usługi.Postrzegamy obsługę posprzedażną z takim znaczeniem, na jakie zasługuje.
Jeśli masz problem, pozwól, aby nasza wiedza o produktach i wspólne doświadczenie zminimalizowały niedogodności.
Oferujemy Państwu wsparcie przy uruchomieniu, usługi pomiarowe, konserwację, naprawy, modernizacje i retrofity.Możesz na nas polegać.
Poświęcamy się zapewnianiu ciągłego wsparcia technicznego i usług, w tym między innymi:
1. Kontrola i doskonalenie procesu.
2. Szkolenie i modernizacja maszyn.
3. Maszyny, metrologia, sprzedaż i usługi.
4. Specjalistyczna konserwacja napraw i remontów.
5. Usługi konsultacyjne i doradcze.
6. Wsparcie techniczne online.
7. Szkolenia na miejscu i obsługa posprzedażna przez naszych dystrybutorów na całym świecie.
Nasze usługi wsparcia dotyczą głównie projektora profilowego, systemu pomiaru wideo (VMS), systemu pomiaru współrzędnych (CMS), nastawnika narzędzi, interferometru światła białego, przyrządu do pomiaru wysokości, skali liniowej, odczytu cyfrowego, układu scalonego, oprogramowania pomiarowego.
