Szczegóły Produktu:
|
| Zoom wielokrotny (17-calowy ekran): | 20x-120x, 30x-225x | CCD: | Kolor, 1/3 cala, 8000000 PX |
|---|---|---|---|
| Odległość robocza: | 82 mm | Rezolucja: | 0,0001 mm |
| Powtarzalność: | 1,5um | Gwarancja: | 1 rok |
| High Light: | Maszyna do pomiaru wideo 120x,maszyna do pomiaru wideo 225x,wizyjna maszyna pomiarowa CNC |
||

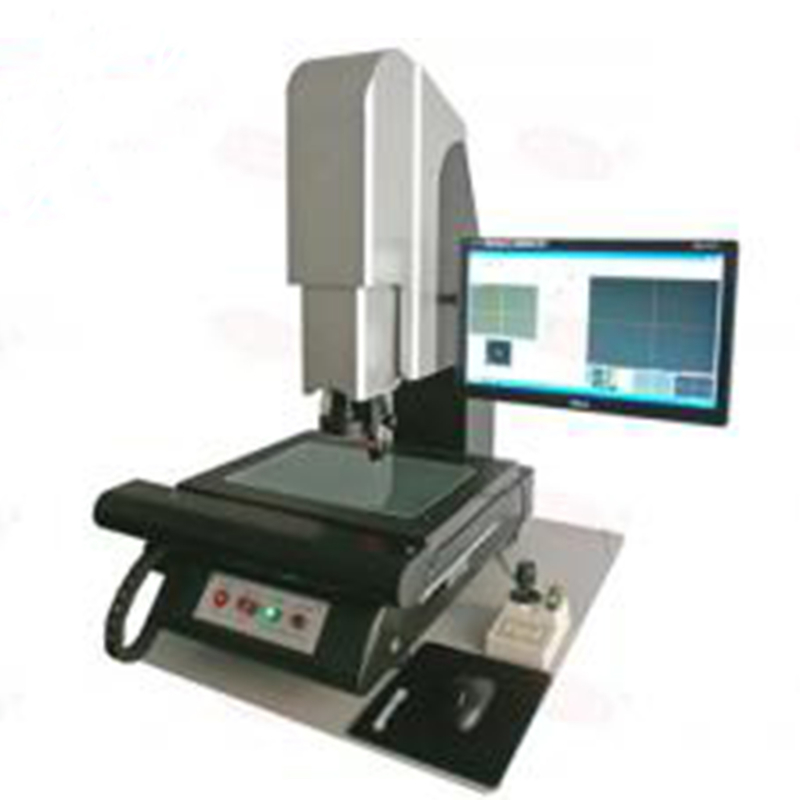

Komputerowa kontrola laboratoryjna Maszyna do pomiaru wideo, optyczna wizyjna maszyna pomiarowa CNC
Aplikacja z maszyną do pomiaru wideo:
Automatyczna maszyna pomiarowa CMM jest przeznaczona do wykonywania trójwymiarowych detali na zboczu, okrągłym,rów,kolumny,piłka,wymiar,mdły
otwory, jak również warunki geometryczne, takie jak odległość między nimi elementy i kąty.I jest szeroko stosowany w mechanice, elektronice,
armatura mobilna, sprzęt AGD, złącze, wyposażenie maszyn, precyzyjne mocowanie, plastik, sprzęt, otaczające pola komputera i tak dalej
i inne branże.
CECHY I WYDAJNOŚĆ:

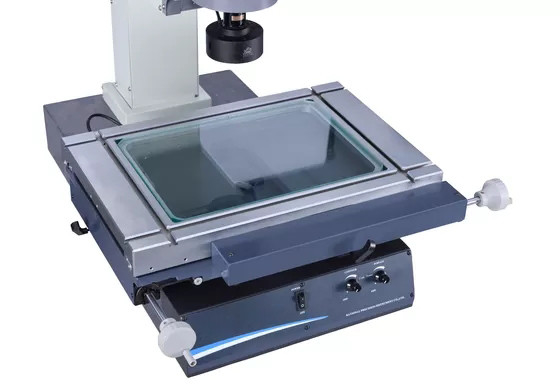

1. Wprowadzono wysoce precyzyjną marmurową podstawę z bardzo sztywną kolumną obudowy, która zapewniła bardzo stabilny stół roboczy dla całej maszyny pomiarowej 2D Vision;
2. System ruchu przyjmuje precyzyjną szynę ślizgową V o wysokiej liniowości, która może osiągnąć najwyższą dokładność testowania;
3. Kolorowa przemysłowa kamera CCD 600TVA wyposażona tutaj, aby sprostać wysokim wymaganiom;
4. Programowalne, 3-pętlowe, 8-strefowe źródło chłodnego światła LED, bezpośrednie oświetlenie krawędzi (światło koncentryczne opcjonalne);
5. Wysoce precyzyjna skala optyczna jest wyposażona w dokładność do 0,001 mm;
6. Niezależnie opracowane oprogramowanie pomiarowe może ręcznie osiągnąć łatwą metodę programowania;
PARAMETRY TECHNICZNE WZROKOWEJ MASZYNY POMIAROWEJ:
| Model | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Pomiar podróży | |||||
| Podróż w osi X | 200 mm | 300 mm | 400 mm | ||
| Podróż w osi Y | 100 mm | 200 mm | 300 mm | ||
| Podróż w osi Z (opcjonalnie) | 150 mm | 150 mm | 150 mm | ||
| Stoł warsztatowy | |||||
| Ławka ze stopu aluminium | 360×260mm | 570×355mm | 670×460mm | ||
| Szklana ławka | 260×160mm | 354×254mm | 459×359 mm | ||
| Nośność | 30 kg | 50kg | 50kg | ||
| System wizyjny i pomiarowy | |||||
| CCD | Kolorowa kamera o wysokiej rozdzielczości z 600TVA | ||||
| Szkła powiększające | Obiektyw zmiennoogniskowy 0,7-4,5X (opcjonalnie światło koncentryczne) | ||||
| Współczynnik powiększenia obrazu | 30－230X | ||||
| Odległość robocza | 82 mm | ||||
| Rezolucja | 0,0001 mm | ||||
| Powtarzalność | 1,5um | ||||
| Dokładność pomiaru (μm) |
Oś XY ≦(3+L/200)um, Oś Z (pomiar wzroku) ≦ (5 + L/200) um |
||||
| Całkowity (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Waga brutto (kg) | 160 kg | 230 kg | 320 kg | ||
| System oświetlenia | Programowalne 3-pętlowe 8-strefowe oświetlenie powierzchniowe i oświetlenie obręczy | ||||
| Wejście zasilania | 220 V ± 10% (AC) 50 Hz |
||||
Usługi wsparcia klienta:
Ø Instalacja
Ø Szkolenia (Szkolenie pracowników klienta)
Ø Kalibracja
Ø Konserwacja zapobiegawcza
Ø Części zamienne
Ø Pomoc przez telefon lub internet
Ø Diagnoza i naprawa na miejscu/diagnostyka i naprawa online
