Szczegóły Produktu:
|
Gwarancja: | 12 miesięcy, 1 rok | Miejsce pochodzenia: | Guangdong |
---|---|---|---|
Dokładność powtarzania: | 0,002 mm | Certyfikat: | CE ISO |
Obiektywne powiększenie: | 0,7X-4,5X | Moc: | Elektroniczny |
Mnożnik złożony: | 20~128X | Obciążenie: | 30 KG |
High Light: | System pomiaru wzroku oparty na laserze,system pomiaru wzroku 4 |

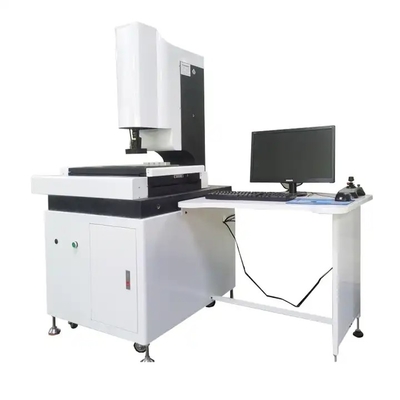

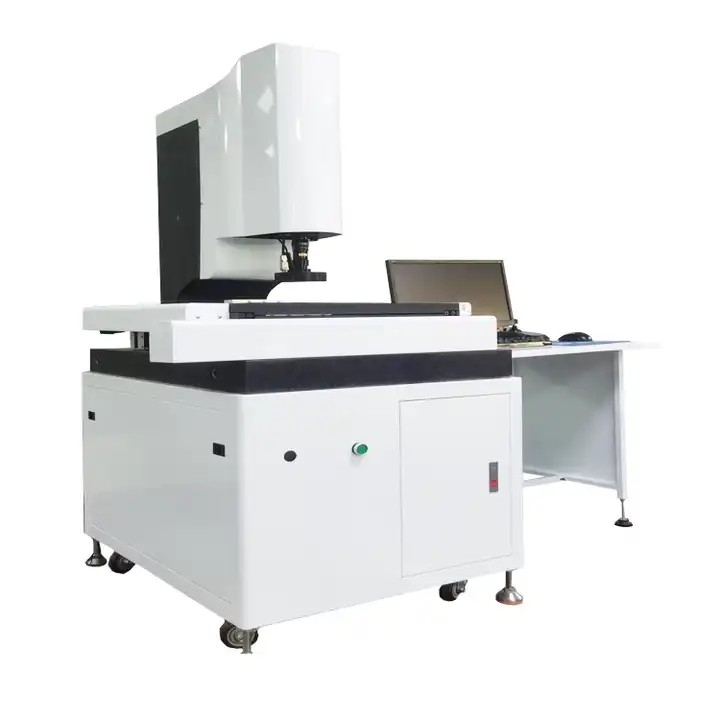

Laserowy System Pomiaru Wizji Maszynowej, Producenci Directe Verkoop
Opis:
System pomiaru widzenia maszynowego składa się z kamery, obiektywu, źródła światła, karty akwizycji obrazu i komputera, poprzez kartę akwizycji obrazu obraz mierzonego obiektu jest przesyłany do komputera, po przetworzeniu obrazu uzyskuje się mierzony rozmiar obiektu, kształt geometryczny oraz informacje o jakości powierzchni do obliczeń i przetwarzania, a następnie zgodnie z zadanymi parametrami docelowymi do pomiaru automatycznego lub ręcznego.W procesie produkcyjnym charakterystyki funkcjonalne systemu pomiarowego wizji maszynowej można podsumować za pomocą procesu.W artykule przedstawiono głównie charakterystykę funkcjonalną systemu pomiarowego widzenia maszynowego.
Charakterystyka:
Po pierwsze pomiar bezkontaktowy
Bezkontaktowa technologia pomiarowa to bezdotykowy pomiar mierzonego obiektu za pomocą kamery CCD lub bezpośrednio za pomocą karty akwizycji obrazu, specjalnej karty akwizycji obrazu i innego sprzętu podłączonego do mierzonego obiektu, przy użyciu kamery CCD do wprowadzenia obrazu obiekt do komputera oraz odpowiednie przetwarzanie i analizę obrazu, a następnie porównywane są uzyskane wyniki i odpowiednie standardy.Aby zrealizować rozmiar obiektu, kształt, jakość powierzchni i inne pomiary informacji.Zgodnie ze strukturą i instalacją kamery CCD można ją podzielić na tradycyjny pomiar kamery CCD i pomiar obiektywu przemysłowego.Ze względu na wysoką cenę obiektywów przemysłowych większość tradycyjnych kamer wykorzystuje pomiary bezkontaktowe.
po drugie, dobra wydajność w czasie rzeczywistym
W systemie pomiarowym, bez względu na źródło światła, obiektyw lub kartę akwizycji obrazu, istnieje pewien zakres dynamiki, nawet w rzeczywistej sytuacji, zakres dynamiki będzie do pewnego stopnia ograniczony.W wizyjnym systemie pomiarowym zastosowano czujnik CMOS, który zastępuje tradycyjny czujnik fotoelektryczny.Czujnik CMOS to przetwornik sygnału cyfrowego, który przetwarza sygnały analogowe na sygnały cyfrowe.Zakres dynamiczny czujnika CMOS jest większy niż w przypadku tradycyjnego czujnika fotoelektrycznego, więc gdy mierzony obiekt się zmienia, może on również reagować w czasie, co poprawia wydajność systemu pomiaru wizyjnego w czasie rzeczywistym.
po trzecie.Szeroki zakres zastosowania systemu
System pomiaru widzenia maszynowego jest szeroko stosowany we wszystkich dziedzinach życia, takich jak: produkcja półprzewodników, przemysł opakowaniowy itp. W przemyśle produkcji półprzewodników system pomiaru widzenia maszynowego jest stosowany w wykrywaniu wielkości procesu produkcji półprzewodników;W przemyśle samochodowym system pomiaru wizyjnego jest używany do wykrywania wewnętrznej i zewnętrznej powierzchni karoserii oraz wielkości nadwozia;W przemyśle opakowaniowym system pomiaru wizyjnego jest wykorzystywany do wykrywania wielkości różnych opakowań towarowych.Jednocześnie system pomiaru widzenia maszynowego jest również szeroko stosowany w przemyśle obwodów drukowanych, przemyśle opakowań i poligrafii, przemyśle tekstylnym i odzieżowym, przemyśle maszynowym itp. Zakres zastosowania systemu pomiaru widzenia maszynowego jest bardzo szeroki, ale ponieważ technologia pomiaru widzenia maszynowego wciąż się rozwija i ulepsza, wciąż ma wielką przestrzeń do rozwoju w produkcji samochodów, produkcji maszyn i innych dziedzinach.
Dane techniczne i parametry:
Model | GSA3020 | GSA4030 | GSA5040 |
Skok pomiarowy (mm) XYZ |
300x200x150 | 400x300x180 | 500x400x200 |
Masa maszyny (kg) | 285 | 350 | 450 |
Waga ładunku | 15 kg | ||
Dokładność osi X i Y (μm) | ≤3 + L/200 (L to mierzona jednostka długości mm) | ||
Dokładność osi Z (μm) | ≤3 + L/100 (L to mierzona jednostka długości mm) | ||
Odległość robocza | 82 mm | ||
Rezolucja | 0,1 μm | ||
Obiektywne powiększenie | 0,7X-4,5X | ||
Mnożnik złożony | 20~128X | ||
System sterowania | System sterowania w pętli zamkniętej CNC | ||
System oświetleniowy | Źródło światła powierzchniowego i źródło światła transmisyjnego to diody LED, jasność można regulować | ||
System komputerowy | System Windows 7 | ||

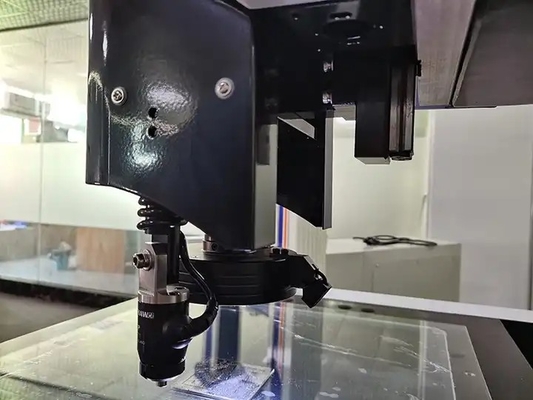

Części opcjonalne | Sondy.Laser punktowy (do pomiaru wysokości próbki. Płaskość...) |
FQA:
1. Czy Twoja firma jest firmą handlową lub fabryką?
Fabryka + handel (integracja), 17 lat koncentrując się na dziedzinie przyrządów testowych, 11 lat doświadczenia w eksporcie.
2. Jak wybrać najbardziej odpowiednie produkty?
Nasz profesjonalny zespół przedstawi najlepszą sugestię, o ile powiesz nam, jaki rodzaj testu musisz wykonać i wymaganą specyfikację.
3. Jaki jest termin dostawy?
W większości przypadków mamy zapasy w fabryce.Jeśli nie ma zapasów, zwykle czas dostawy wynosi 15-20 dni roboczych po otrzymaniu wpłaty.Jeśli jesteś
w pilnej potrzebie, możemy rozważyć specjalne rozwiązanie dla Ciebie.
4. Czy akceptujesz usługę dostosowywania?
Tak, oczywiście, możemy zaoferować nie tylko standardowe maszyny, ale także niestandardowe maszyny zgodnie z Państwa życzeniem.Nie wahaj się powiedzieć nam o swoim
wymagania, postaramy się jak najlepiej spełnić twoje potrzeby.
5. Czy możemy odwiedzić Twoją fabrykę przed złożeniem zamówienia?
Tak, serdecznie witamy i serdecznie zapraszamy Ciebie lub Twój zespół do odwiedzenia naszej fabryki, pomożemy zorganizować hotel i odebrać Cię z lotniska.
6. Czy masz już klientów w naszym kraju?
Teraz nasze maszyny testujące zostały sprzedane do ponad 70 krajów, takich jak USA, Kanada, Rosja, Wielka Brytania, Włochy, Niemcy, Unia Europejska, Indie,
Pakistan, Filipiny, Singapur, Tajlandia i Wietnam, Brazylia i tak dalej.
7. A co z twoją gwarancją?
Ogólnie rzecz biorąc, nasza gwarancja wynosi jeden rok.W okresie gwarancyjnym możemy zaoferować wsparcie techniczne i wymianę części, koniecznie naszych inżynierów
może udać się do twojego miejsca, aby uzyskać lepszą obsługę.
8. A co z opakowaniem maszyny, czy jest bezpiecznie zabezpieczone podczas transportu?
Nasza maszyna jest pakowana w standardowe drewniane pudełko eksportowe, nie ulegnie uszkodzeniu.Dostarczyliśmy wiele maszyn wytrzymałościowych za granicę drogą morską lub lotniczą
bez uszkodzeń.
9.Jak wygląda proces zamówienia?
Zapytanie ofertowe - komunikacja - potwierdzenie zamówienia - wpłata depozytu - produkcja - testowanie i debugowanie - płatność salda - pakowanie -
dostawa - odbiór klienta - po serwisie.
10. Jak zainstalować i używać produktu
Produkt jest dostarczany z instrukcją obsługi i filmem w wersji angielskiej.
