Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|---|---|
| Aplikacja: | Maszyny, elektronika, tworzywa sztuczne i tak dalej | Materiał: | Stal, granit |
| wymiar: | 670x660x950mm | WD: | 92 mm |
| Precyzja: | 3um | Obciążenie: | 180 kg |
| High Light: | Maszyna do pomiaru wzroku 2d,maszyna do pomiaru wzroku 3um |
||

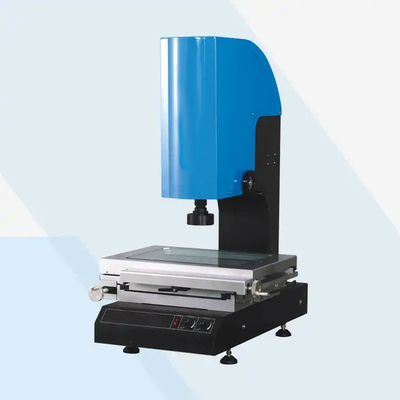

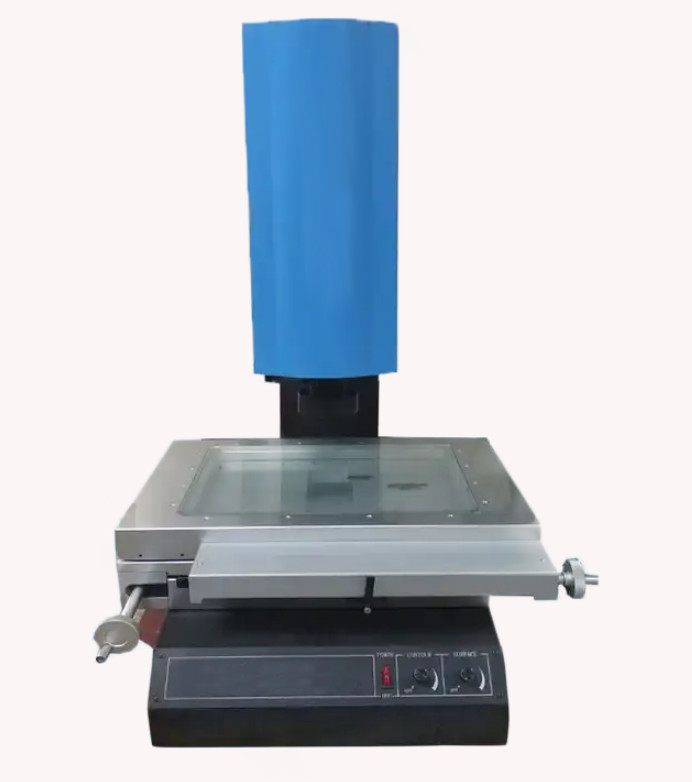

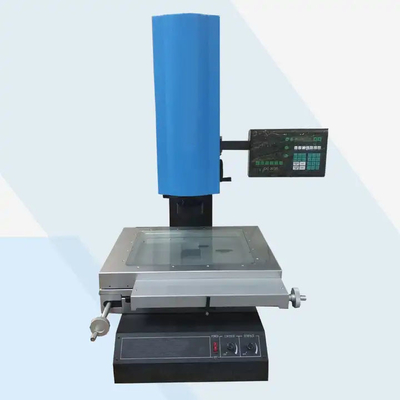

Wizyjny system pomiarowy 2D o dokładności pomiaru (3+L/200) Um
Opis:
System pomiaru widzenia maszynowego składa się z kamery, obiektywu, źródła światła, karty akwizycji obrazu i komputera, poprzez kartę akwizycji obrazu obraz mierzonego obiektu jest przesyłany do komputera, po przetworzeniu obrazu uzyskuje się mierzony rozmiar obiektu, kształt geometryczny oraz informacje o jakości powierzchni do obliczeń i przetwarzania, a następnie zgodnie z zadanymi parametrami docelowymi do pomiaru automatycznego lub ręcznego.W procesie produkcyjnym charakterystyki funkcjonalne systemu pomiarowego wizji maszynowej można podsumować za pomocą procesu.W artykule przedstawiono głównie charakterystykę funkcjonalną systemu pomiarowego widzenia maszynowego.
Jest szeroko stosowany w maszynach, elektronice, lotnictwie, motoryzacji, wojsku, formach i innych gałęziach przemysłu do precyzyjnych pomiarów.
1. Może mierzyć punkt, linię, okrąg, łuk i owal, prostokąt i poprawiać dokładność dzięki funkcji pozycjonowania wielopunktowego.
2. Pod względem metrologicznym maszyna może testować i wymiarować szerokość, długość, wysokość, grubość, średnicę, anioła, prostoliniowość, płaskość, prostopadłość, stopień kołowy, współosiowość itp.
3. Kombinacja pomiarów, struktura środkowa i przecięcie struktury, punkt środkowy konstrukcji, struktura liniowa, struktura okrągła i konstrukcyjny punkt widzenia.
Dane techniczne i parametry:
|
Model
|
GSA-2010
|
GSA-3020
|
GSA-4030
|
GSA-5040
|
|||
|
Tabela
|
Wymiar stołu metalowego (mm)
|
404*228
|
500*330
|
606*466
|
706*606
|
||
|
Wymiar szklanego stołu (mm)
|
260*160
|
350*280
|
450*350
|
550*450
|
|||
|
Skok XY (mm)
|
200*100
|
300*200
|
400*300
|
500*400
|
|||
|
Ładowność
|
około.15 kg
|
około.20 kg
|
około.30 kg
|
około.35 kg
|
|||
|
waga (kg)
|
180
|
260
|
315
|
500
|
|||
|
Wymiary (dł.*szer.*wys., mm)
|
556*540*860
|
670*660*950
|
720*950*1020
|
800*1040*1020
|
|||
|
Pomiarowy system celowniczy
(Standardowe akcesoria) |
Kamera: Kolorowa kamera CCD TEO™ 1/3”.
|
||||||
|
Obiektyw zmiennoogniskowy: profesjonalny obiektyw optyczny
Powiększenie obiektywu polowego: 0,7 ~ 4,5X WD: 92 mm |
|||||||
|
Powiększenie wideo: 30 ~ 190X FOV: 7 ~ 1,1 mm
|
|||||||
|
Rozdzielczość skali: 0,5 μm
|
|||||||
|
Skok Z (mm)
|
Standard
|
150
|
|||||
|
Opcja
|
200
|
200~350
|
200~450
|
||||
|
Dokładność E1*
|
Np. y ≤ (3,0+L/200) μm
|
||||||
|
Dokładność E2*
|
Exy ≤ (4,0+L/200) μm
|
||||||
|
Oświetlenie
|
Światło powierzchniowe i światło transmisyjne przyjmują diody LED, regulacja jasności
|
||||||
|
Moc
|
110/220V(AC), 50/60HZ 30W
|
||||||
FQA:
1. Czy Twoja firma jest firmą handlową lub fabryką?
Fabryka + handel (integracja), 17 lat koncentrując się na dziedzinie przyrządów testowych, 11 lat doświadczenia w eksporcie.
2. Jak wybrać najbardziej odpowiednie produkty?
Nasz profesjonalny zespół przedstawi najlepszą sugestię, o ile powiesz nam, jaki rodzaj testu musisz wykonać i wymaganą specyfikację.
3. Jaki jest termin dostawy?
W większości przypadków mamy zapasy w fabryce.Jeśli nie ma zapasów, zwykle czas dostawy wynosi 15-20 dni roboczych po otrzymaniu wpłaty.Jeśli jesteś
w pilnej potrzebie, możemy rozważyć specjalne rozwiązanie dla Ciebie.
4. Czy akceptujesz usługę dostosowywania?
Tak, oczywiście, możemy zaoferować nie tylko standardowe maszyny, ale także niestandardowe maszyny zgodnie z Państwa życzeniem.Nie wahaj się powiedzieć nam o swoim
wymagania, postaramy się jak najlepiej spełnić twoje potrzeby.
5. Czy możemy odwiedzić Twoją fabrykę przed złożeniem zamówienia?
Tak, serdecznie witamy i serdecznie zapraszamy Ciebie lub Twój zespół do odwiedzenia naszej fabryki, pomożemy zorganizować hotel i odebrać Cię z lotniska.
6. Czy masz już klientów w naszym kraju?
Teraz nasze maszyny testujące zostały sprzedane do ponad 70 krajów, takich jak USA, Kanada, Rosja, Wielka Brytania, Włochy, Niemcy, Unia Europejska, Indie,
Pakistan, Filipiny, Singapur, Tajlandia i Wietnam, Brazylia i tak dalej.
7. A co z twoją gwarancją?
Ogólnie rzecz biorąc, nasza gwarancja wynosi jeden rok.W okresie gwarancyjnym możemy zaoferować wsparcie techniczne i wymianę części, koniecznie naszych inżynierów
może udać się do twojego miejsca, aby uzyskać lepszą obsługę.
8. A co z opakowaniem maszyny, czy jest bezpiecznie zabezpieczone podczas transportu?
Nasza maszyna jest pakowana w standardowe drewniane pudełko eksportowe, nie ulegnie uszkodzeniu.Dostarczyliśmy wiele maszyn wytrzymałościowych za granicę drogą morską lub lotniczą
bez uszkodzeń.
9.Jak wygląda proces zamówienia?
Zapytanie ofertowe - komunikacja - potwierdzenie zamówienia - wpłata depozytu - produkcja - testowanie i debugowanie - płatność salda - pakowanie -
dostawa - odbiór klienta - po serwisie.
10. Jak zainstalować i używać produktu
Produkt jest dostarczany z instrukcją obsługi i filmem w wersji angielskiej.
